Laserschneidanlagen für die Blechbearbeitung

Laserschneidanlagen
für die Blechbearbeitung

Der Faserlaser bzw. die Faserlaserschneidanlage (Fiber Laser) nimmt bei den Laserschneidanlagen für die Blechbearbeitung aber auch beim Laserschneiden von Stahl, Edelstahl, Aluminium und Kupfer mehr und mehr eine zentrale Rolle ein. Neben technologischen Stärken wie hoher Schnittgeschwindigkeit, höchster Präzision und geringem Wartungsaufwand wird auch der wirtschaftliche Aspekt immer interessanter.

Die Anschaffungskosten sind in den letzten Jahren drastisch gefallen wodurch die Einstiegsbarriere ins Laserschneiden mit CNC Laserschneidanlagen abgesunken ist. Ein „Return of Investment“ ist in unter 24 Monaten möglich. Gleichzeitig kann man mit einem werksinternen Zuschnitt Wertschöpfung ins Haus verlagern und sich aus der Abhängigkeit von Lohndienstleistern trennen.

Bauserienübersicht CNC-Laserschneidanlagen

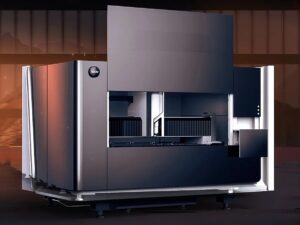

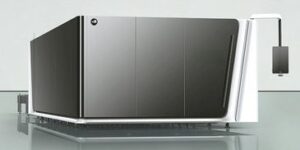

	A-Serie	i-Serie	C-Serie
Bauform	Portalanlage mit Zutrittsschutz	Kompaktanlage ohne Wechseltisch	Kompaktanlage mit Wechseltisch
Schneidbereich	A3 CE = 3048x1524mm A4 CE = 4000x1524mm A4 PLUS CE = 4000x2000mm A6 CE = 6100x1524mm A6 PLUS CE = 6100x2500mm	i5 = 1000x1500mm i6 = 2000x1000mm i7 = 3048x1524mm	C3 = 3048x1524mm C4 = 4000x2000mm C6 = 6100x2500mm C12 = 12200x2500mm
Laserleistung	3/6/12 kW	1,5/3/6/12 kW	1,5/3/6/12/20/60 kW
Abmessung & Gewicht	Siehe Produktserie	Siehe Produktserie (in Bearbeitung)	Auf Anfrage

A-Serie Laserschneidanlagen

Die Laserschneidmaschinen der Bodor A-Serie sind die perfekten Einsteigermodelle und ideal für die Blechverarbeitung geeignet. Sie bieten eine einfache Bedienung durch eine intuitive Steuerung und intelligente Funktionen. Somit sind die Schneidanlagen sehr zugänglich für neue Benutzer und dennoch äußerst effizient.

Die A-Serie ist in unterschiedlichen Größen sowie Leistungsoptionen (3, 6 oder 12 kW) verfügbar. Durch die doch geringen Anschaffungskosten im Bereich des Laserschneidens sowie die Betriebskosten, welche im Vergleich zu anderen Anlagen anderer Hersteller ebenfalls sehr gering sind, ist die A-Serie die wirtschafliche Wahl für Ihr Unternehmen.

Gerne beraten wir Sie bezüglich der Laserschneidanlage. Unsere Experten finden gemeinsam mit Ihnen die passende Anlage für Ihr Unternehmen – zögern Sie nicht uns zu kontaktieren.

Kollisionsschutz

Durch Sensoren im Bereich des Laserkopfs erkennt die CNC Laserschneidanlage diverse Hindernisse und kann entsprechend reagieren. Bei größeren Hindernissen schaltet die Maschine automatisch auf "Pause" und Sie können es problemlos entfernen. Anschließend startet die Maschine an dem genannten Punkt wieder - alles ohne neu Programmieren zu müssen bei gleicher Schnittqualität!

Vibrationsfunktion

Durch Sensoren im Bereich des Laserkopfs erkennt die Laserschneidanlage beim Schneidverfahren, wenn das zu verarbeitende Blech anfängt zu vibrieren. Durch das integrierte System wird nun der Abstand zwischen Blech und Laserkopf automatisch angepasst. Dadurch kommt es zu keinem Verlust bei der Schnittqualität und Ihre Materialkosten sinken ebenfalls!

Restblechver-schachtelung

Die Software der Laserschneidanlage (BodorThinker) unterstützt für Modelle der A-Serie die Restblechverschachtelung. Hierzu muss ein Bild von dem Restblech auf der Maschine mit dem Smartphone gemacht und anschließend in die Software hochgeladen werden. Nun erkennt die Software automatisch das Restblech und ordnet Ihre Bauteile entsprechend an.

Hardware A-Serie

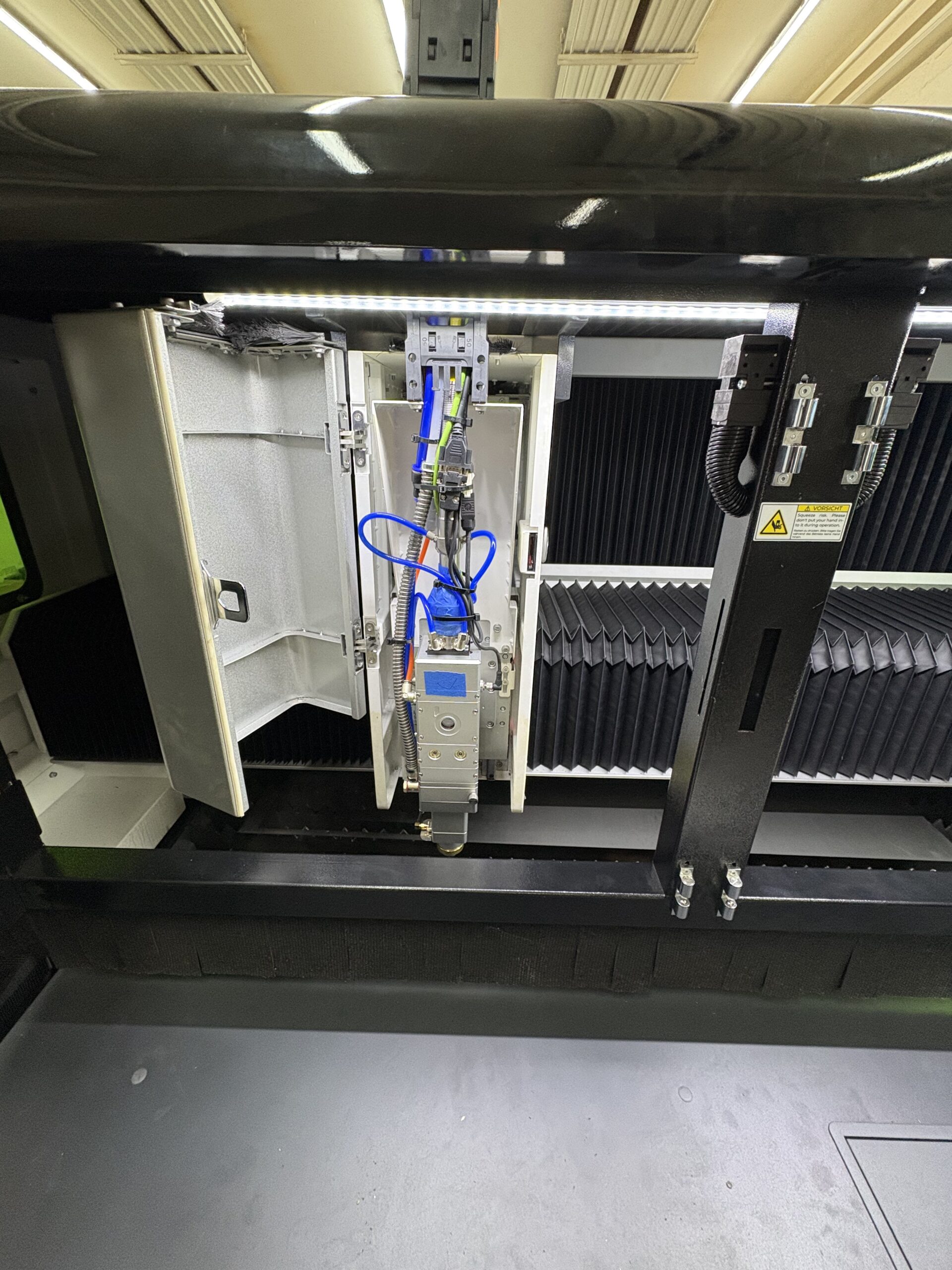

Genius Brennerkopf

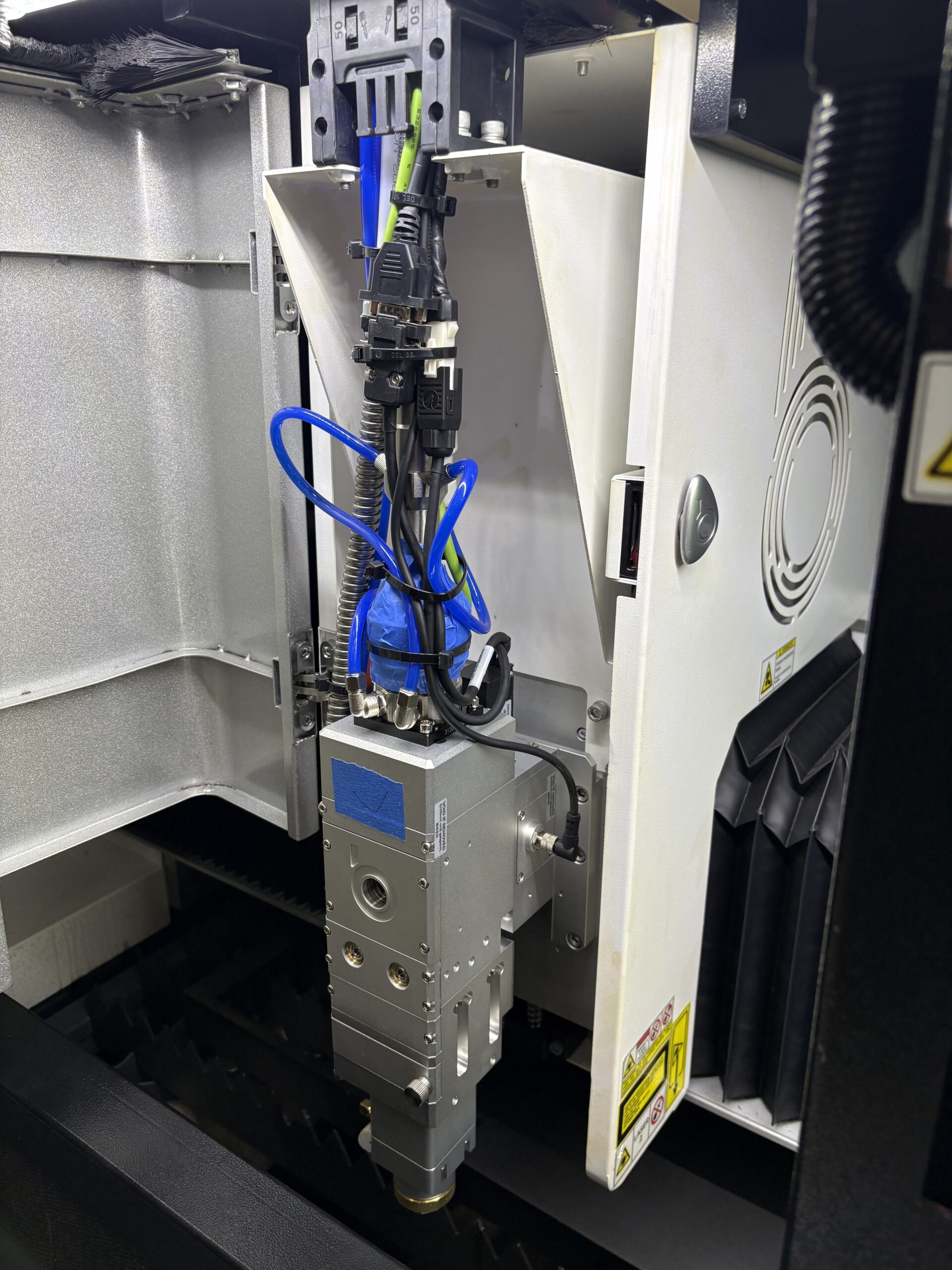

„BodorGenius“ ist der intelligente Brennerkopf der Anlagen. Durch bestimmte Sensoren am Brennerkopf und diversen Algorithmen werden potenzielle Hindernisse erkannt und eine mögliche Kollision beim Laserschneiden von bspw. Blech vermieden.

Der BodorGenius hat einen größeren Fokussierbereich sowie eine verbesserte Kühlung was zu einer höheren Schnittgeschwindigkeit führt. All diese Vorteile sorgen auch zur Verbesserung der Schnittqualität.

Mango (Fernbedienung)

Die Funkfernbedienung Mango ermöglicht die kabellose Bedienung der Laserschneidmaschine. Außerdem können Sie mit der Mango direkt auf die Software zugreifen ohne am Bedienpanel zu sein.

Die Mango hat dabei nur die Größe eines Smartphones und liegt aufgrund ihrer Form gut in der Hand. Die Mango hat ein magnetisches Gehäuse wodurch sie sich an das Portalgehäuse des Lasers heften lässt.

Kamera

Innerhalb der Portalkabine ist eine Kamera installiert, welche Ihnen erlaubt den Schneidvorgang über das Bedienpanel zu verfolgen. Dabei lässt sich die Videogröße bequem über die Software einstellen. Somit haben Sie den Schneidvorgang immer bestens im Blick!

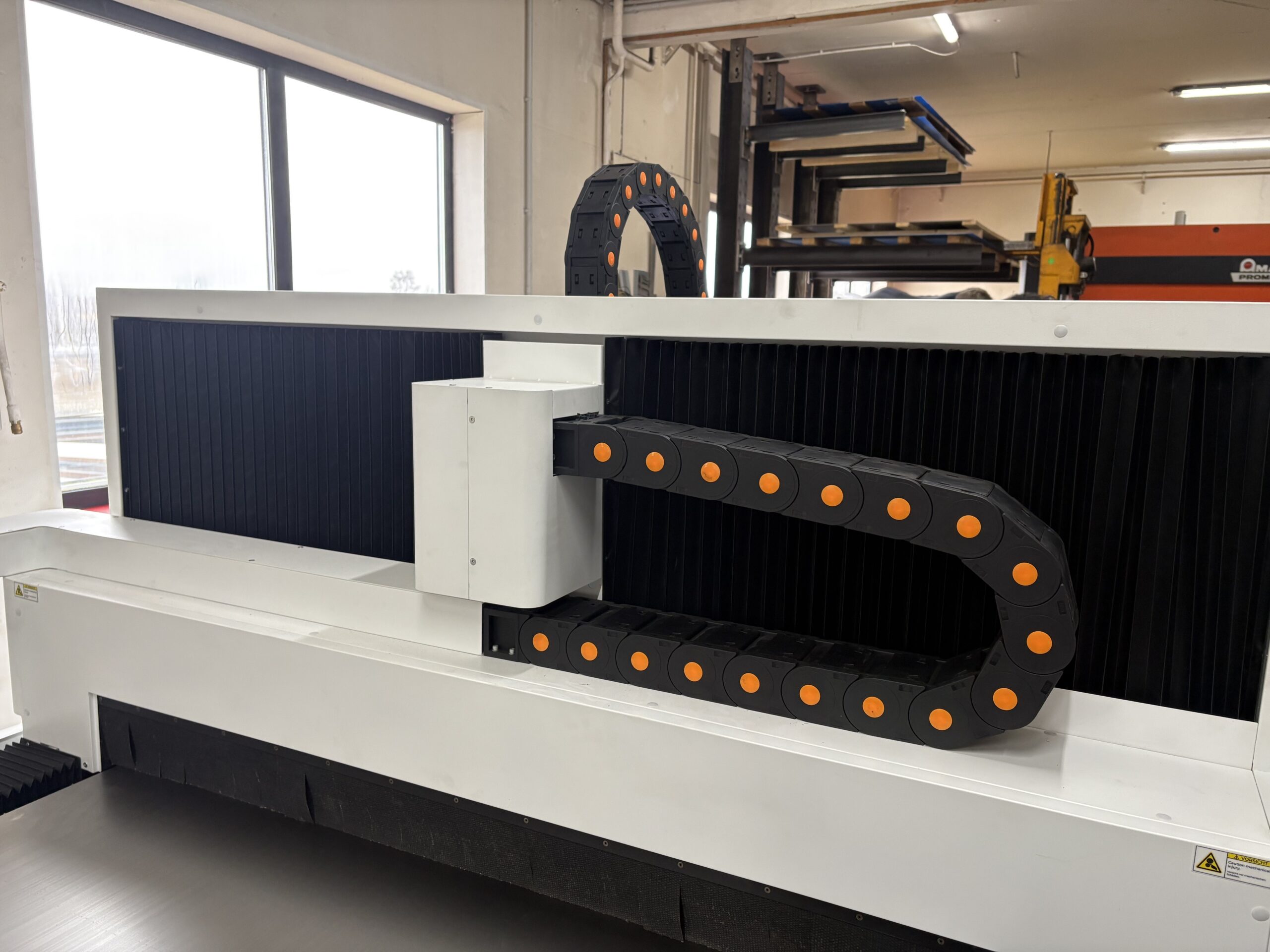

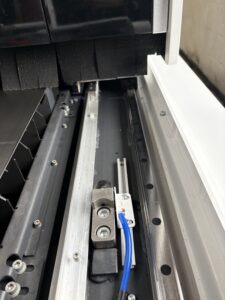

Schienenschmierung

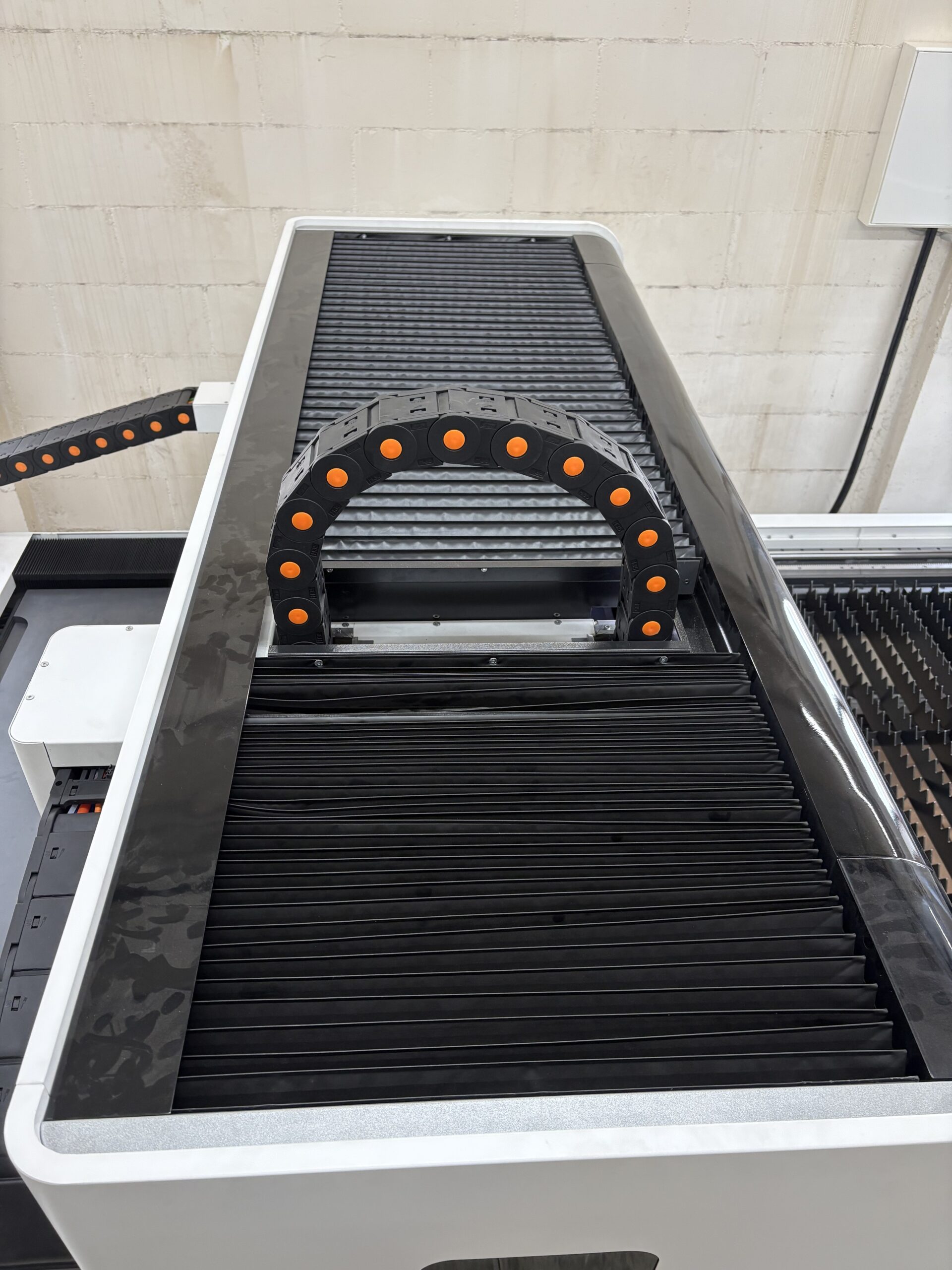

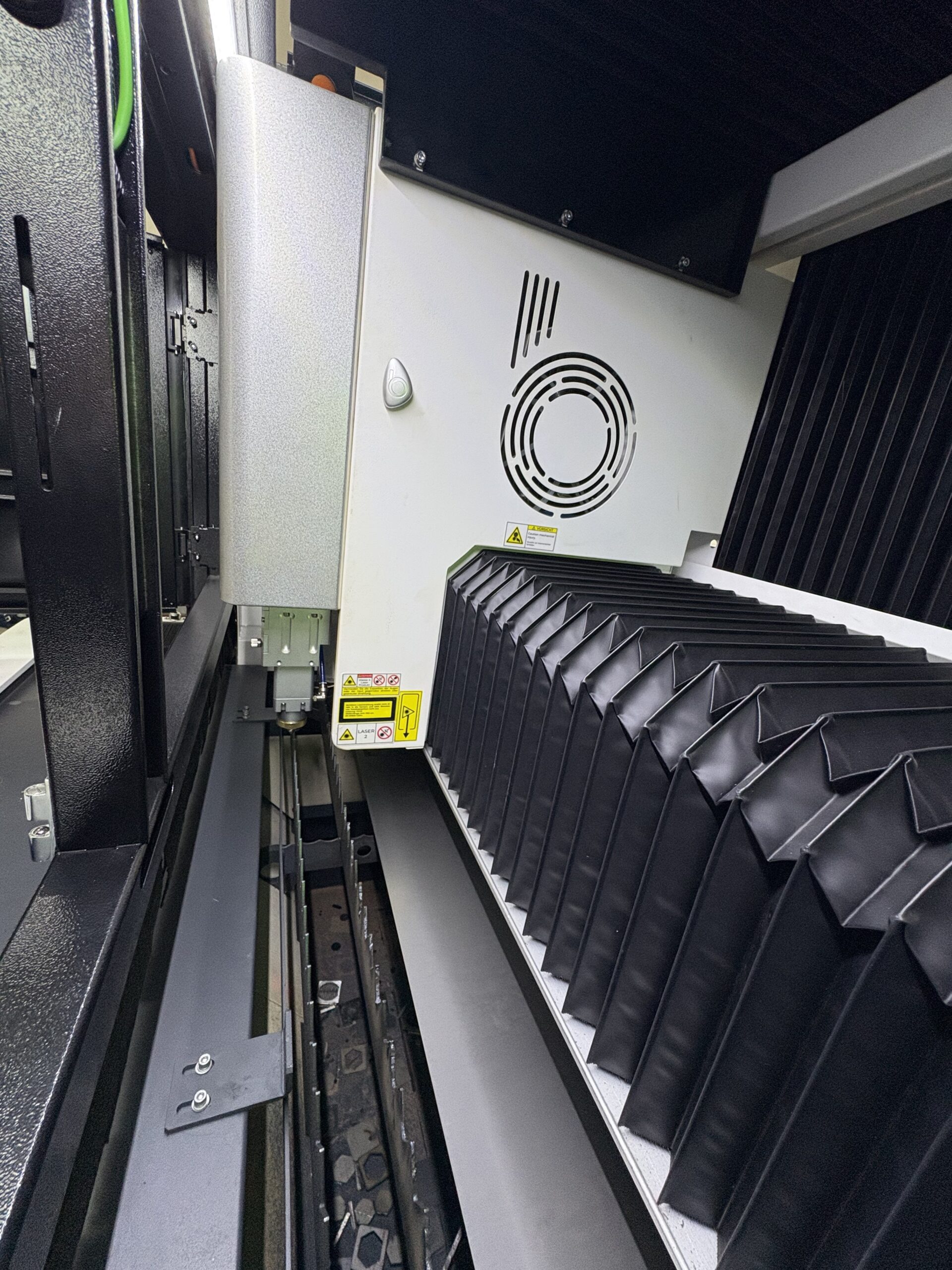

Die Portalachse wird dauerhaft und verbrauchseffizient geschmiert. Mechanischer Verschleiß wird hierdurch verhindert und die Performance des Hochgeschwindigkeitsantriebs erhalten.

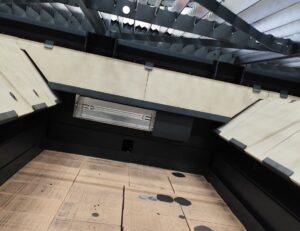

Mineralgussplatte

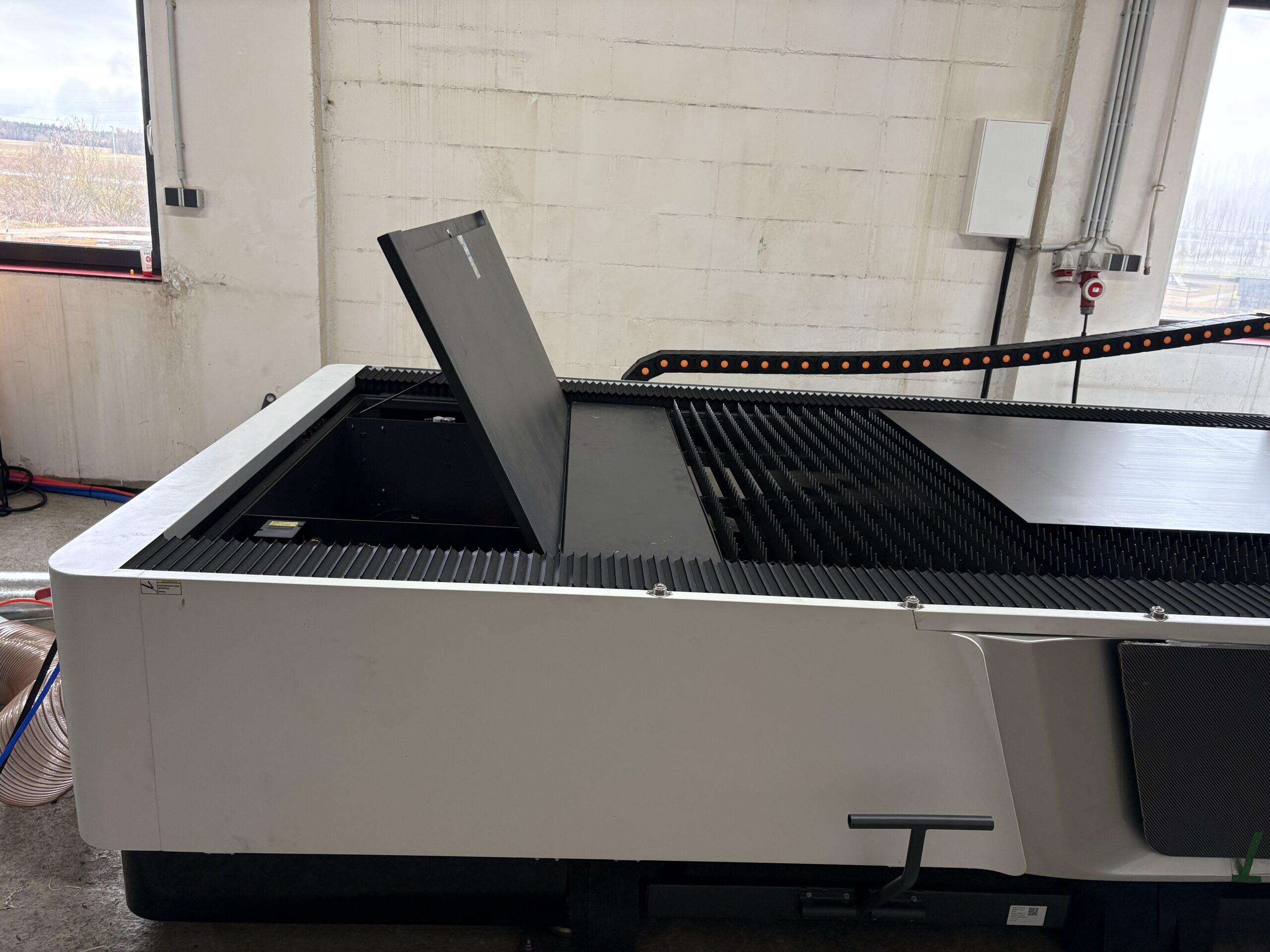

Die modulare brandfeste Mineralgussplatte schützt das Maschinenbett vor flüssiger Schlacke. Dies reduziert den Wartungsaufwand und verlängert die Lebensdauer der CNC Laserschneidanlage. Außerdem lässt sie sich einfach austauschen, sollte dies nötig sein.

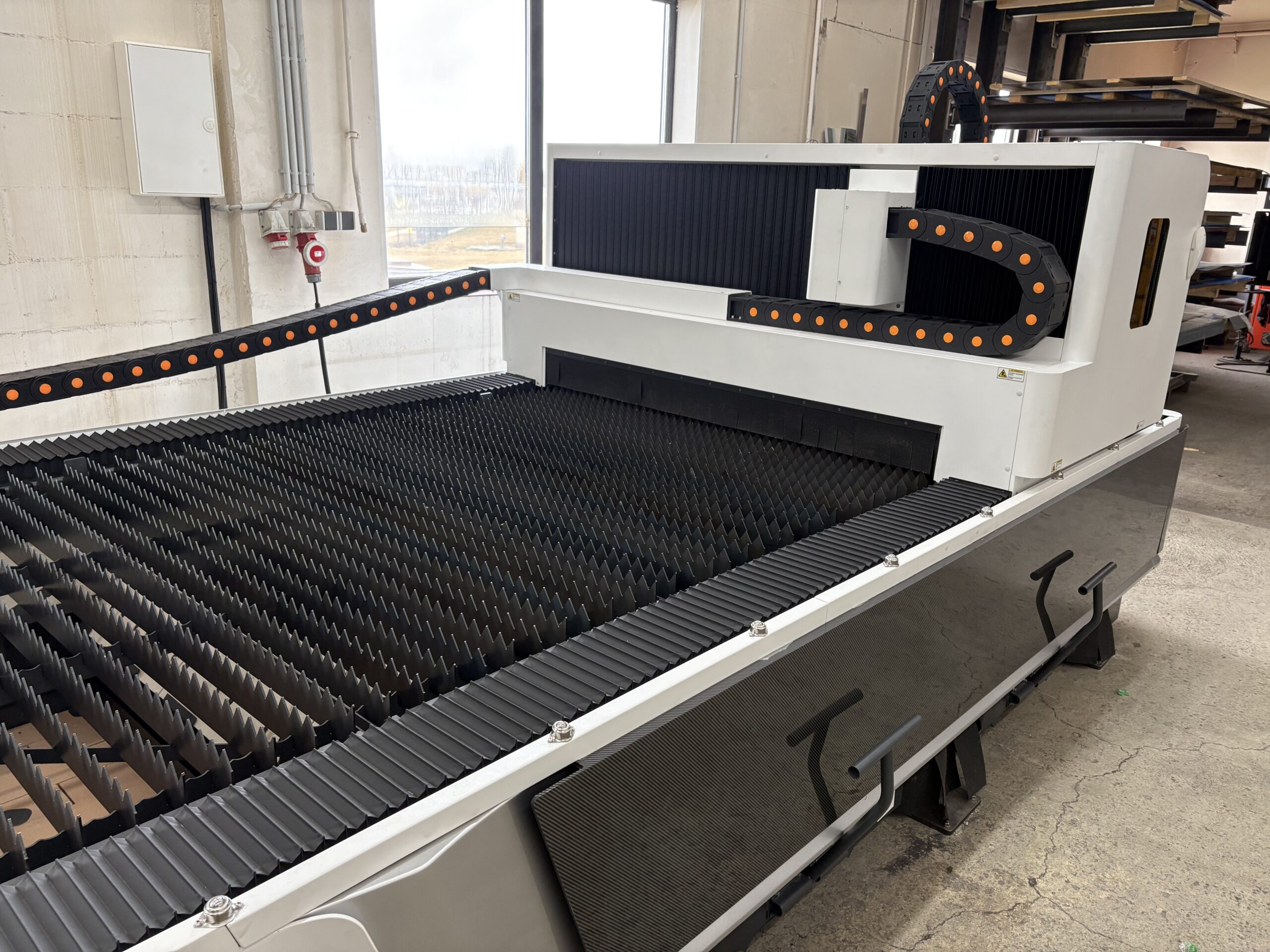

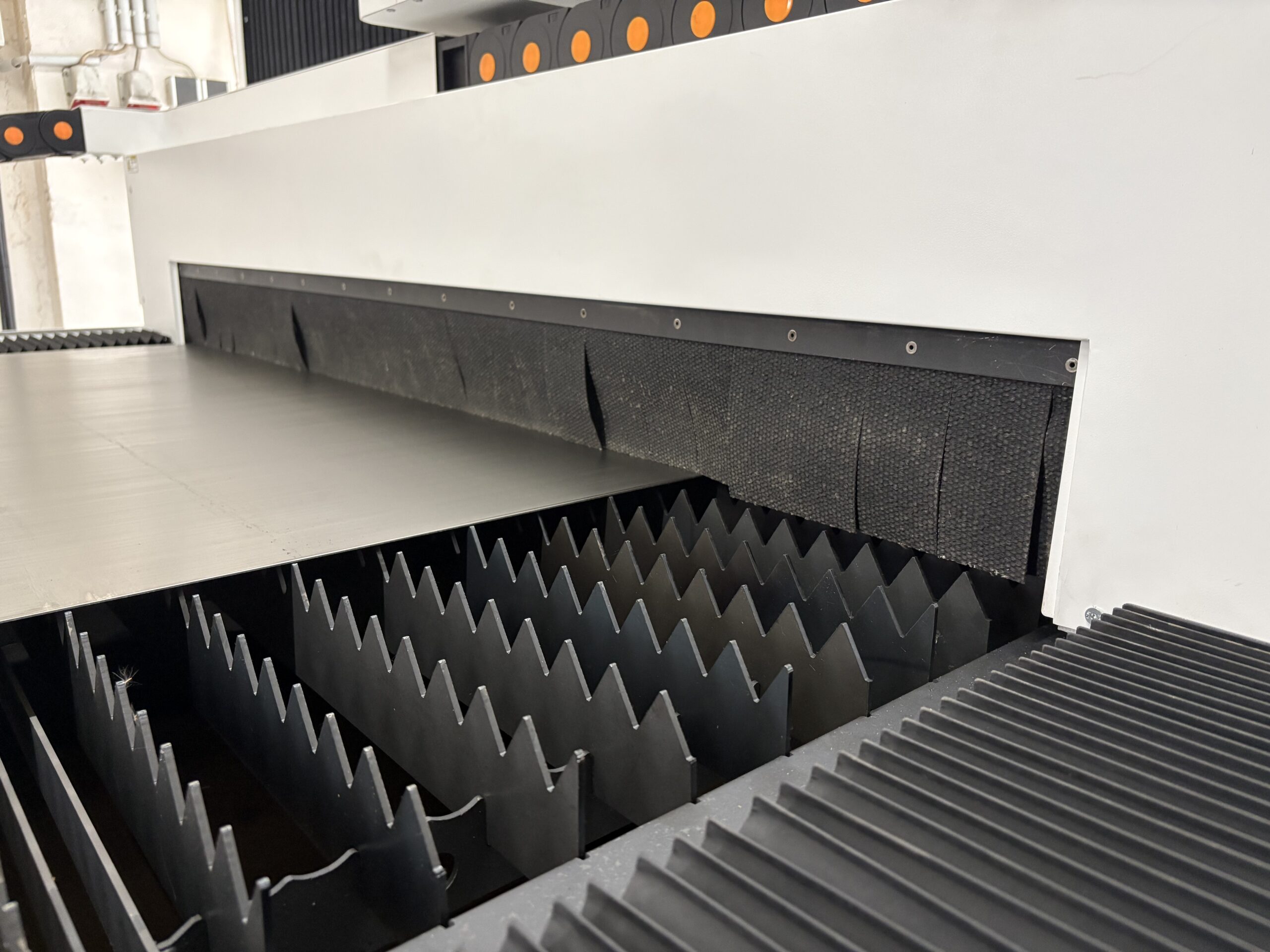

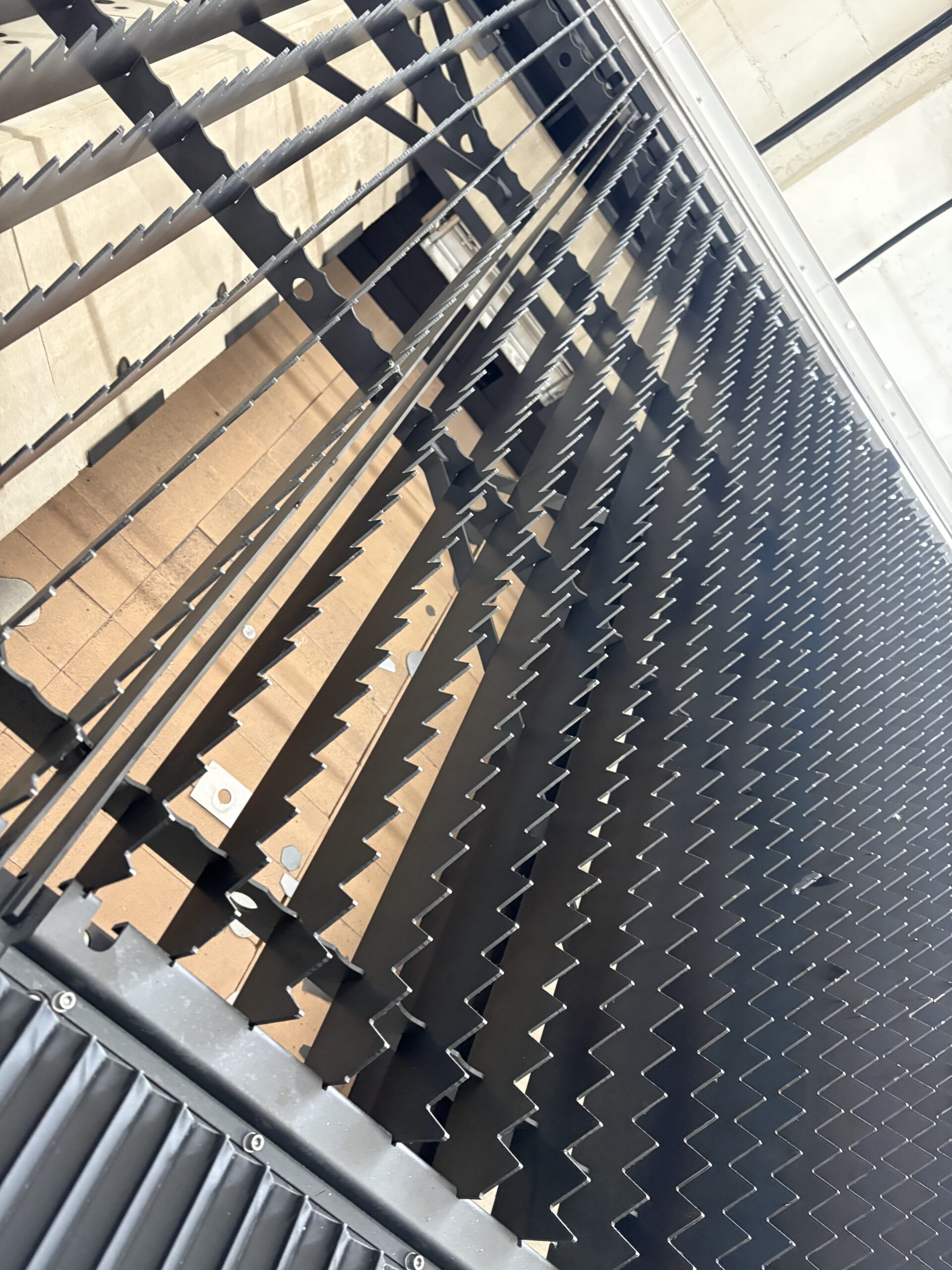

Wechselbare Stegplatten

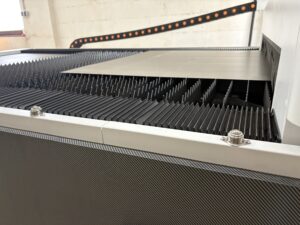

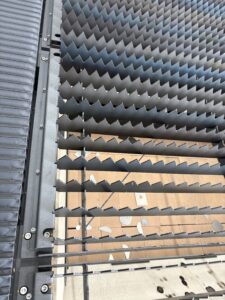

Der Auflagerost ist in einzelne Module aufgeteilt. Jedes Modul lässt sich schnell und einfach lösen und per Stapler oder Kran herausheben. Verschlissene Stegbleche sind somit im Handumdrehen gewechselt.

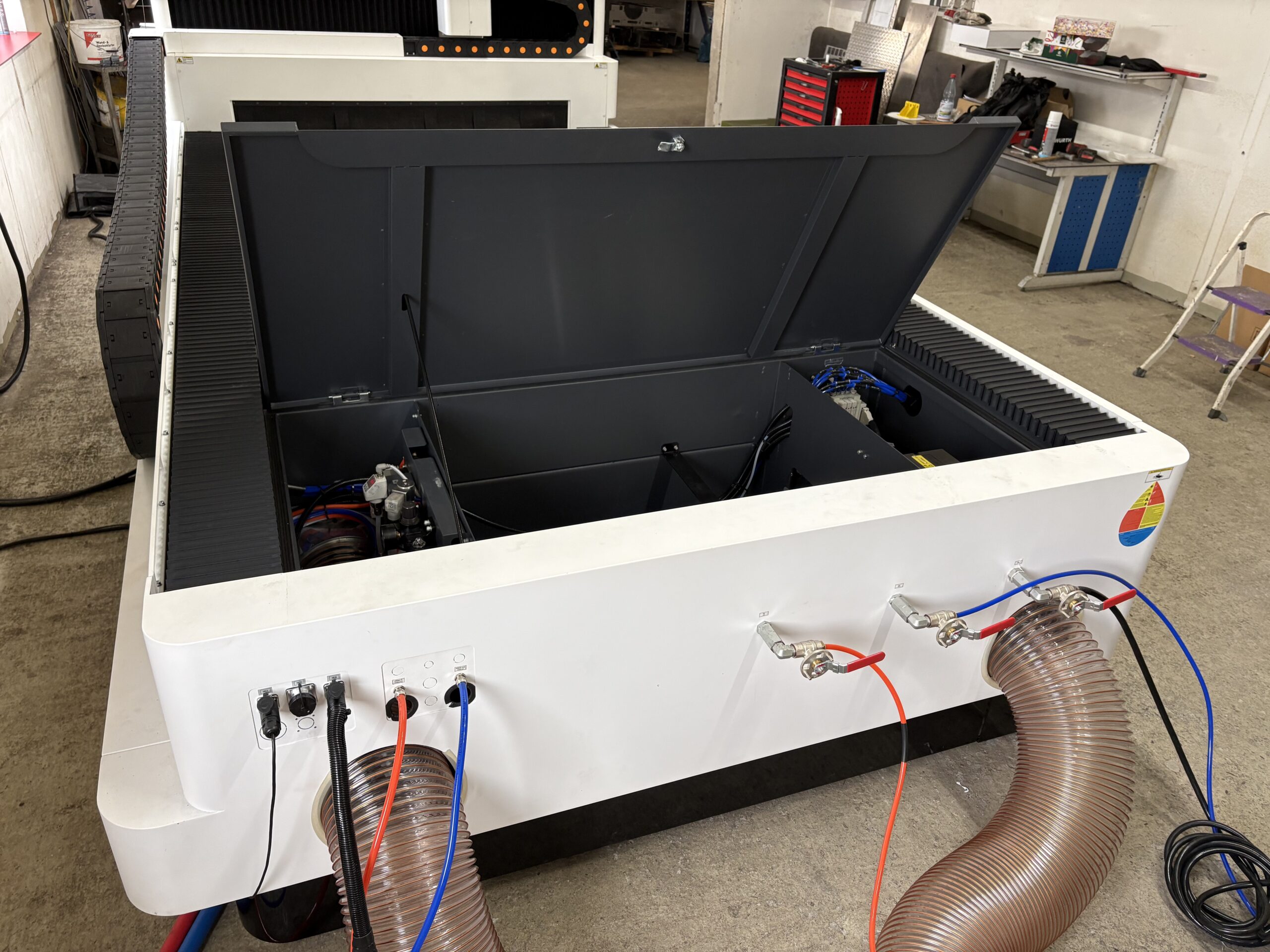

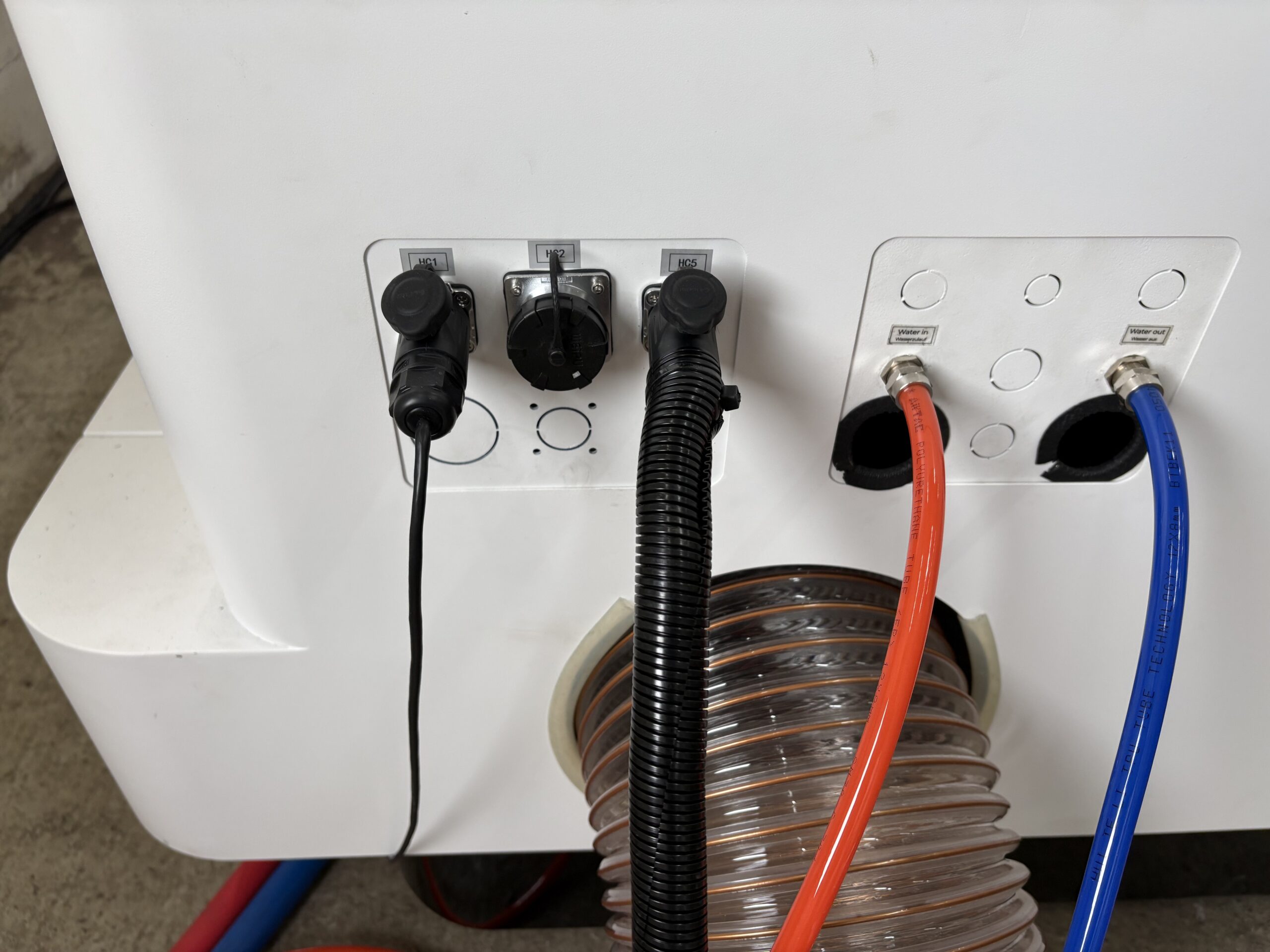

Bodor Chiller

Der Bodor Chiller ist eine wichtige Kernkomponente der Gesamtanlage. Das Temperiergerät erfüllt zwei wichtige Aufgaben. Zum einen wird der Laserkopf gekühlt und konstant auf Temperatur gehalten um nicht zuletzt Kondensat zu vermeiden. Und zum anderen wird die Laserquelle gekühlt um die Einschaltdauer zu maximieren.

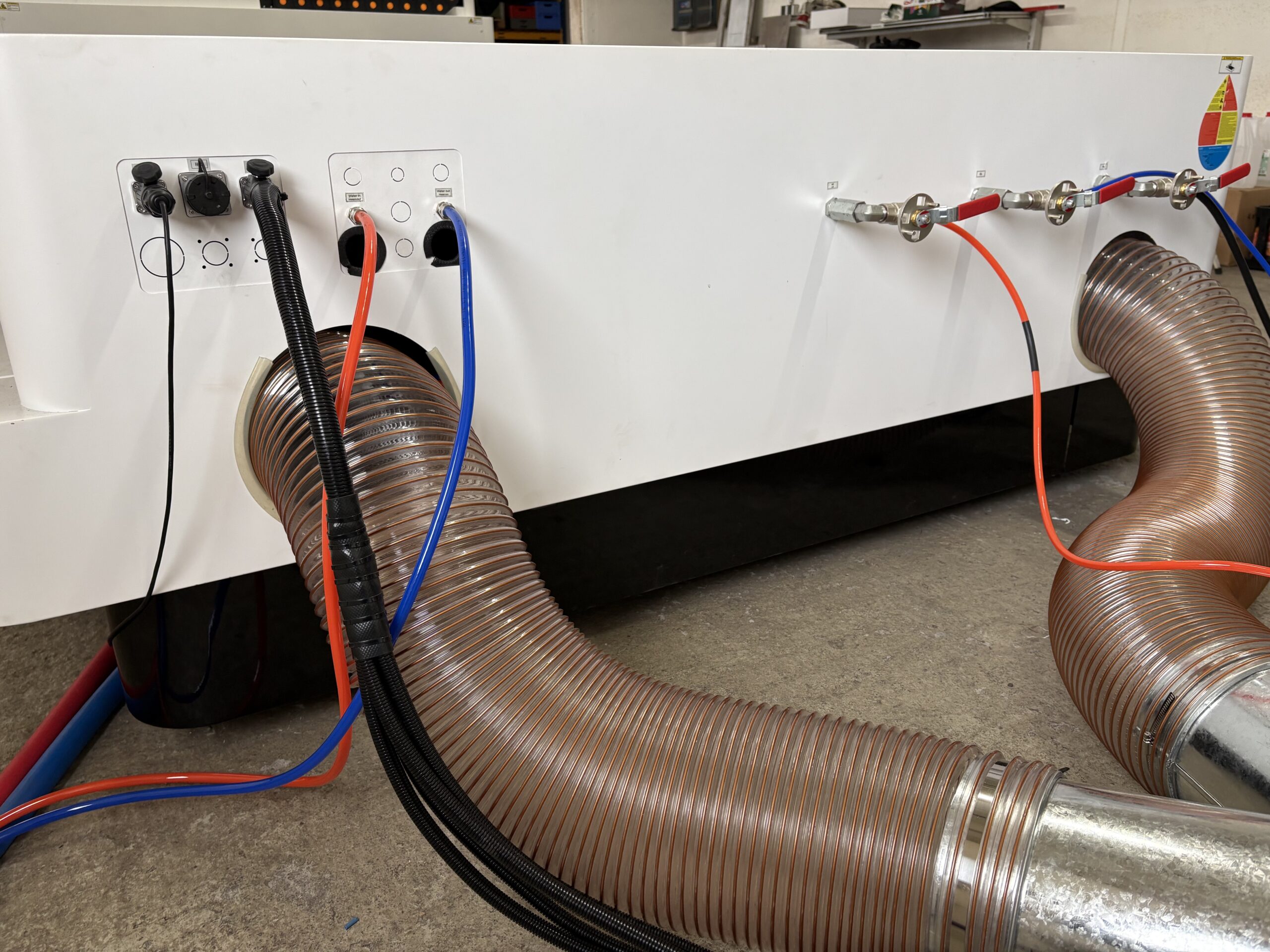

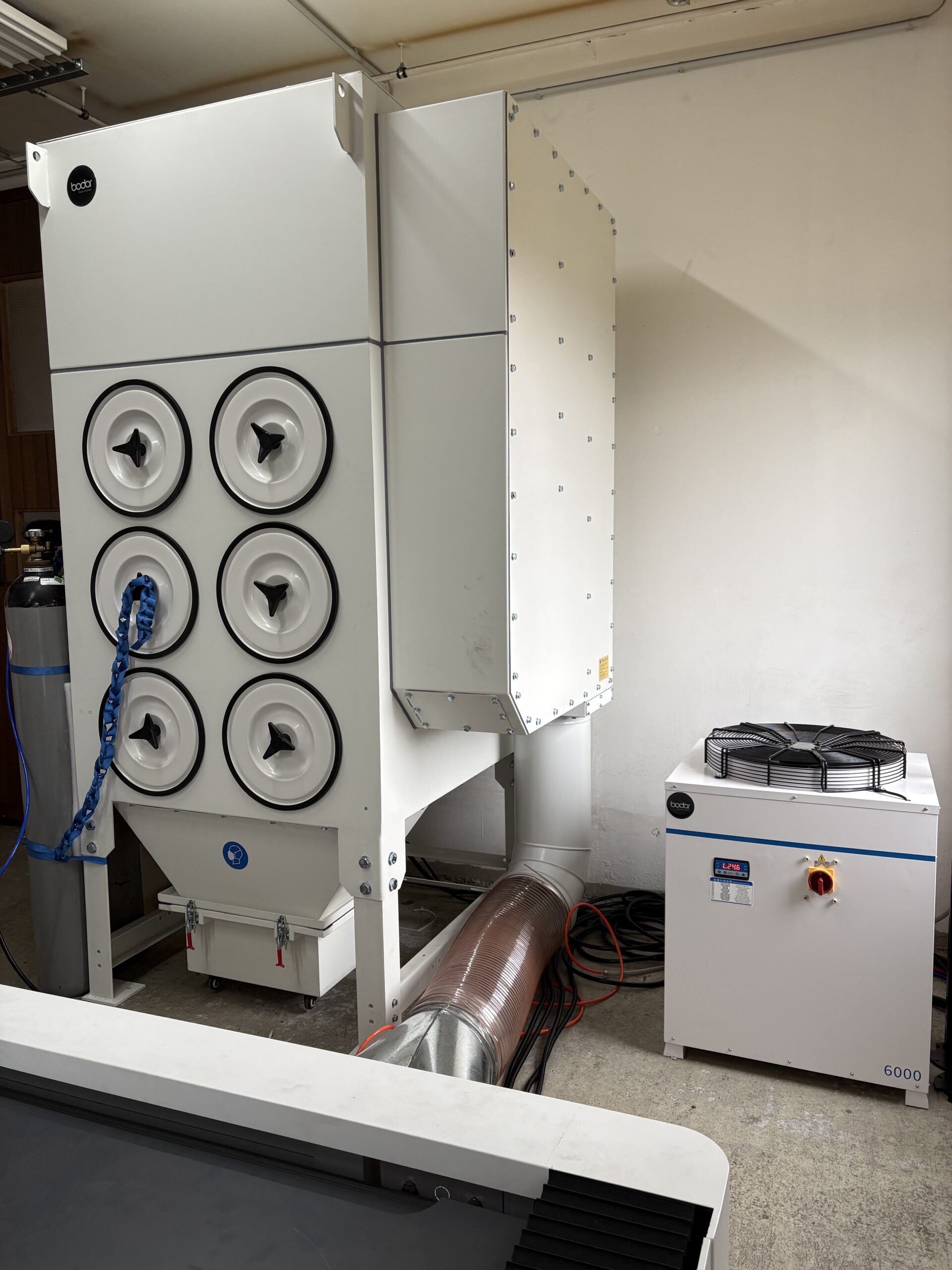

Absaugung

Die im Lieferumfang enthaltene Absauganlage erzeugt einen konstant hohen Luftstrom welcher sich auf die beidseitigen Absaugkanäle aufteilt. Eine perfekte Erfassung der Luftemission wird gewährleistet da eine pneumatische Klappensteuerung immer genau den Bereich öffnet an dem der Laser gerade arbeitet. Die Luftqualität in Ihrer Halle wird hierdurch nicht belastet.

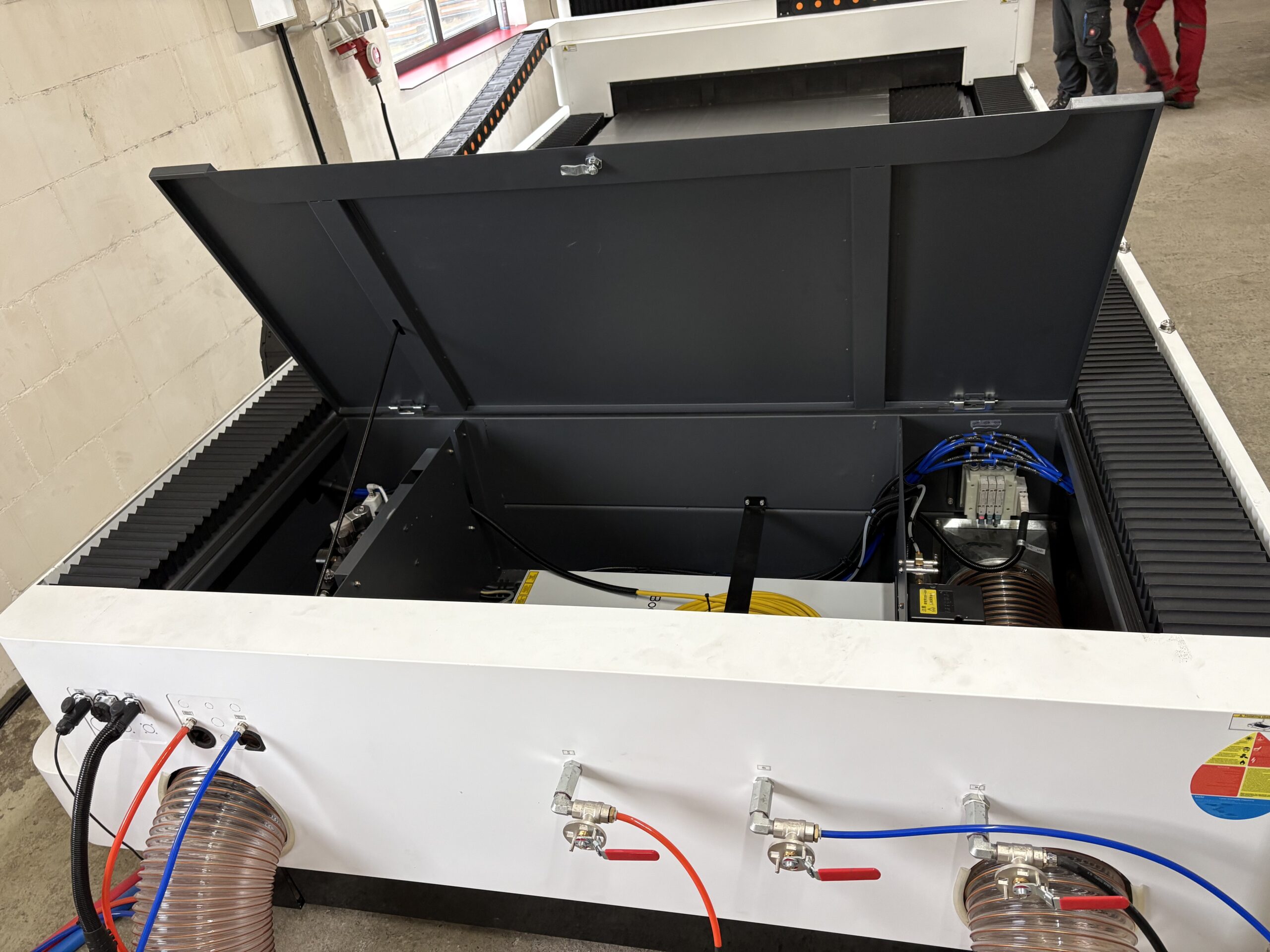

Laserquelle

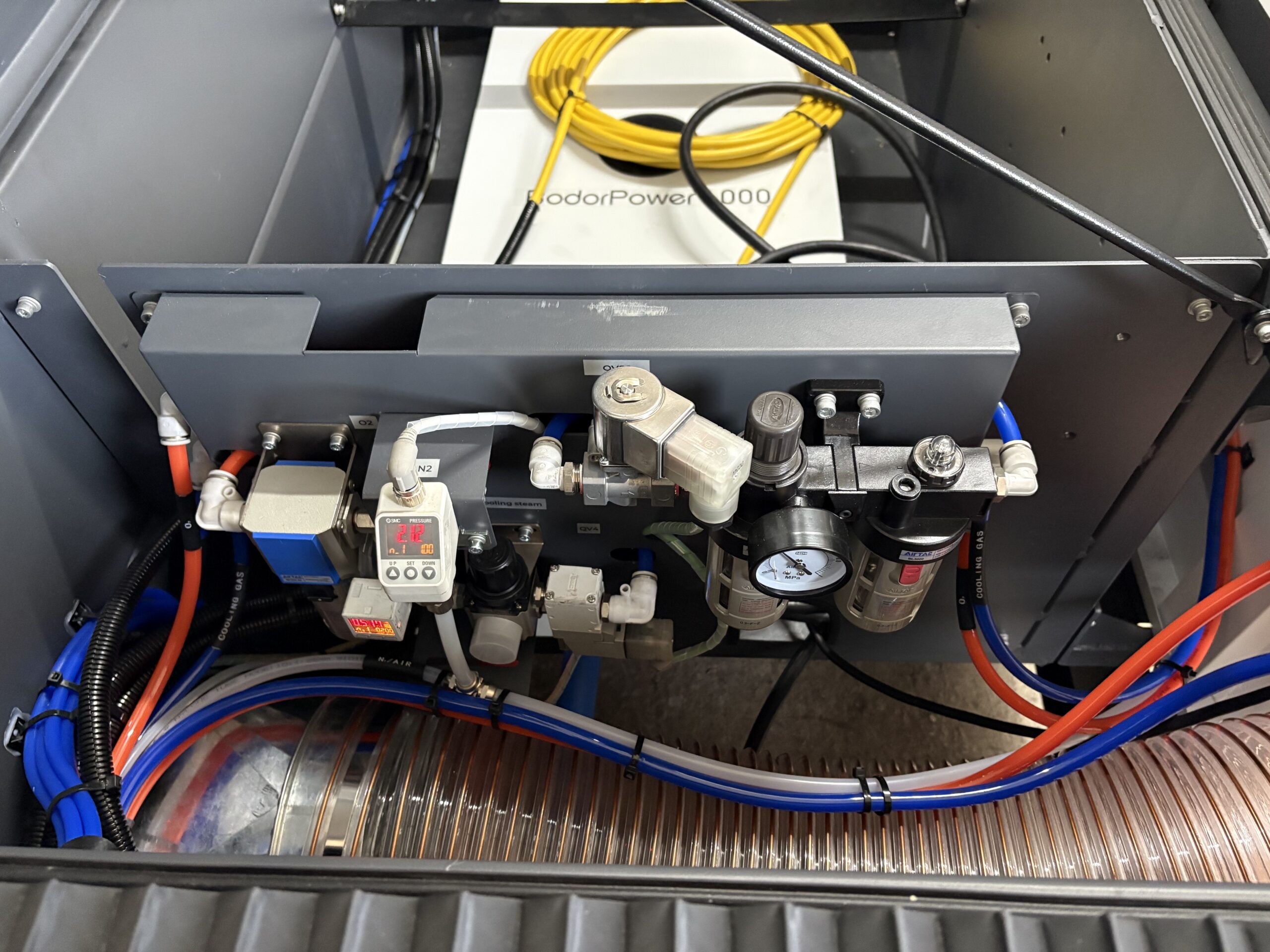

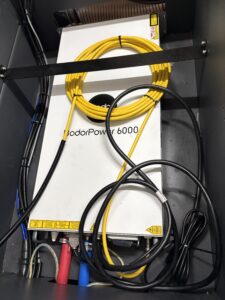

Die Laserquelle (BodorPower) ist das wichtigste Bauteil der Laserschneidanlage. Sie liefert die Energie welche zur Erzeugung des Lasers benötigt wird. Die Laserquelle gibt es für die A-Serie in unterschiedlichen Leistungsausführungen. Sie können die Laserquelle zwischen 3, 6 und 12kW frei wählen.

Software für professionelle Laserschneidverfahren (A-Serie)

BodorThinker (Software)

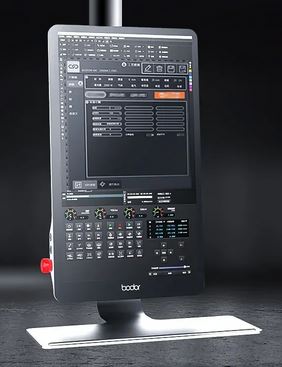

BodorThinker ist die vorinstallierte Software mit der die Laserschneidanlage bedient wird und Sie Ihre Fertigungsteile konfigurieren/erstellen können. Die Software ist durch ihre intuitive Bedienung leicht zu meistern und bietet somit einen perfekten und schnellen Einstieg, selbst für Neulinge.

Die BodorThinker nutzt die fortschrittlichste EtherCAT-Systemstruktur und Kommunikationsprotokoll, dadurch werden Reaktionszeiten auf 1ms verkürzt. Durch die Verwendung dieser Kommunikationsschnittstellen und -protokolle wird die Integration von MES- und ERP-Systemen unterstützt.

Mit BodorThinker läuft die Datenverarbeitung und -optimierung fast wie von selbst. Durch das Sammeln und Analysieren von Verarbeitungsdaten identifiziert BodorThinker potenzielle Probleme innerhalb der Maschine bzw. des Schneidvorgangs und optimiert Paramater, um die Effizienz zu verbessern.

In den beiden Videos können Sie einen kurzen Überblick über das Layout des BodorThinker gewinnen.

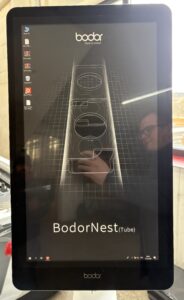

Bedienpanel - Einfache Bedienung für ideale Laserschnitte

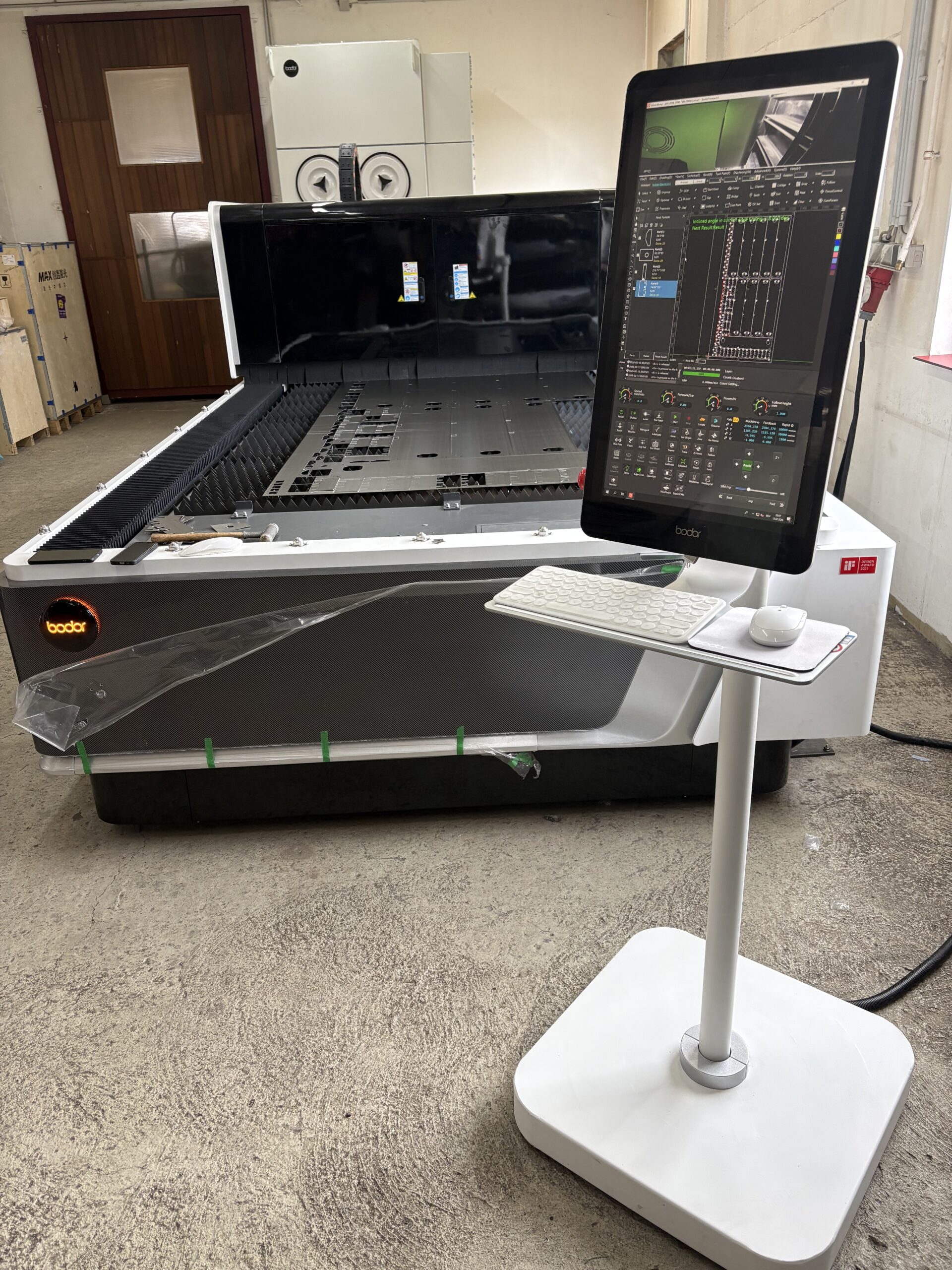

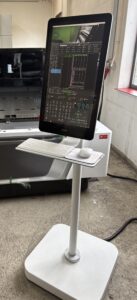

Das Bedienpanel des Bodor Lasers bietet genügend Platz für die mitgelieferte Tastatur und Maus. Das schlichte Design des Bedienpanels ist nicht nur platzsparend, sondern auch noch äußerst robust. Durch ein langes Verbindungskabel lässt sich die Steuerungseinheit platzsparend und gut zugänglich anordnen.

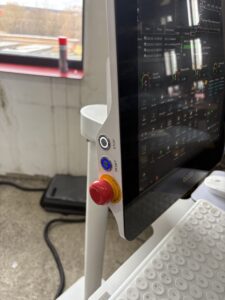

Der 21,5 Zoll große Monitor ist sicher auf dem Panel befestigt. Neben den zwei Knöpfen (Reset und Stop) und dem Notausschalter an der Seite, verfügt der Monitor auch noch über USB-Ports auf der Rückseite, welche den Datentransfer somit ebenfalls auch noch erleichtern.

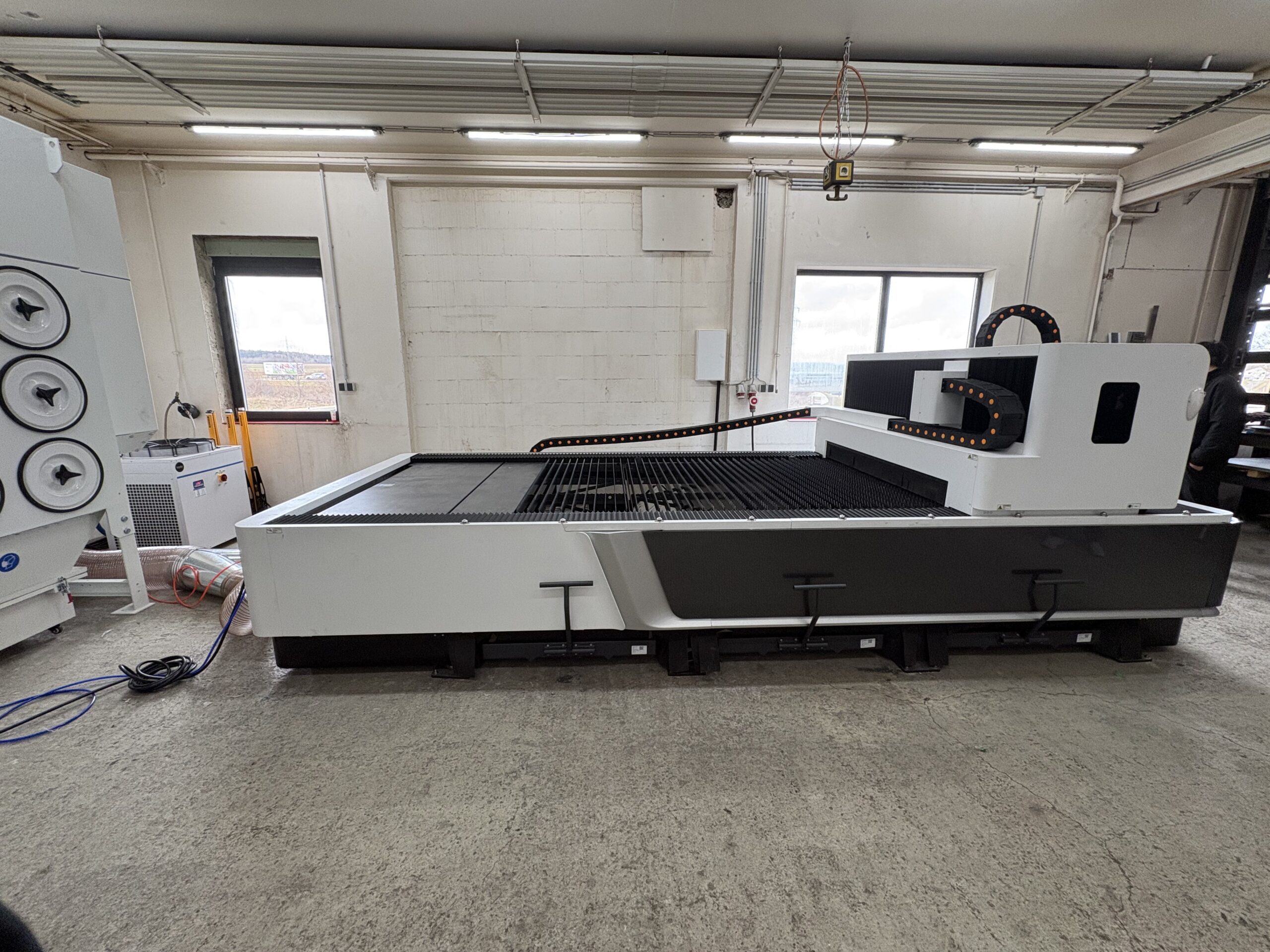

Aufbau und Platzbedarf der Laserschneidmaschinen der A-Serie

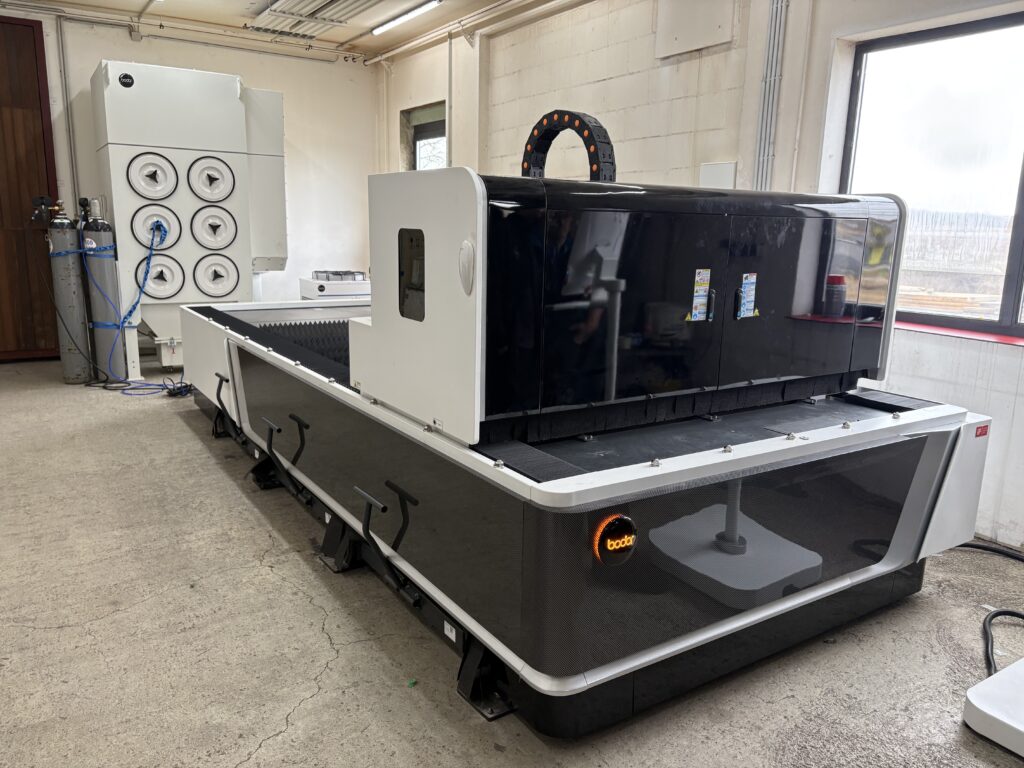

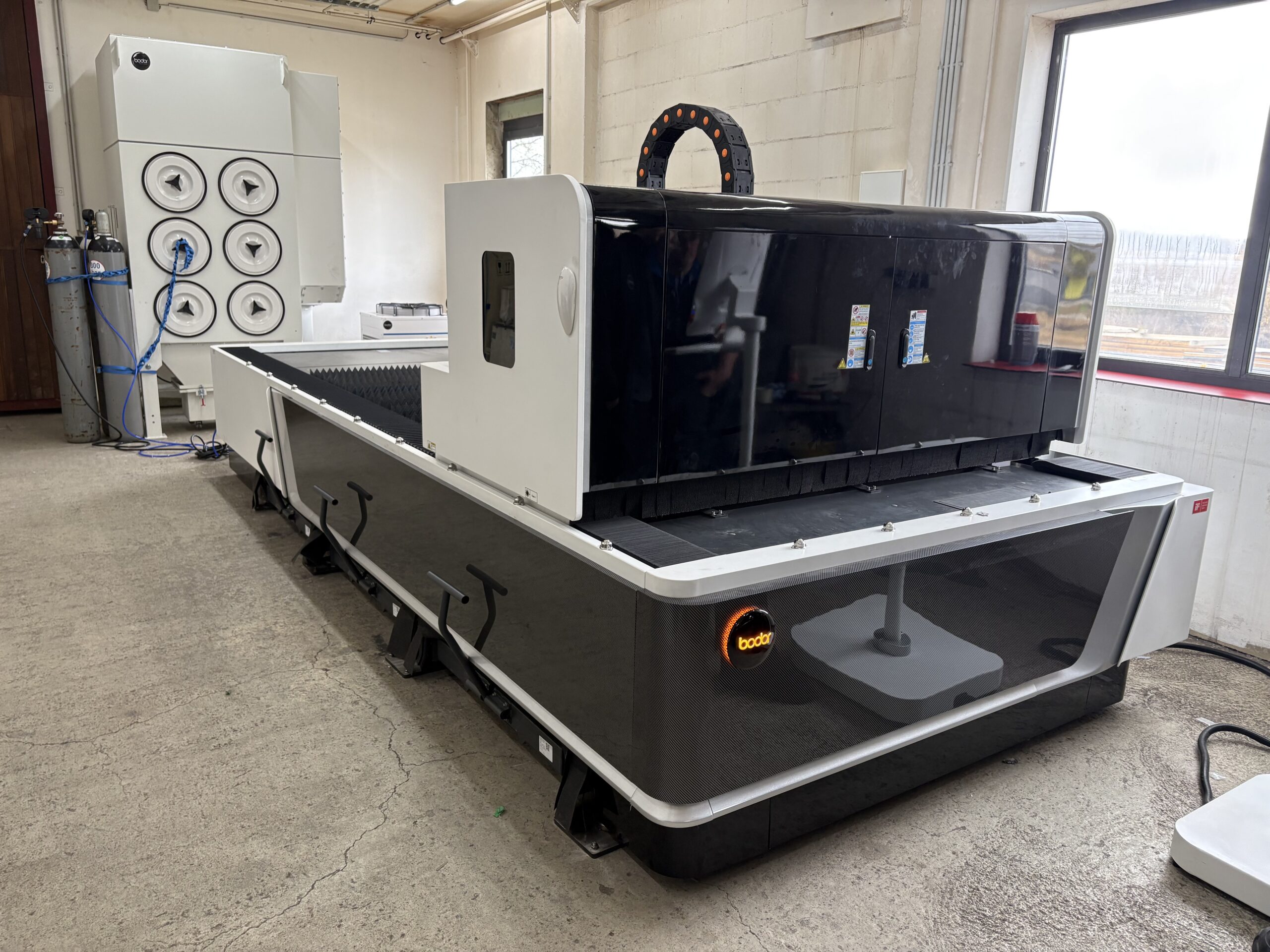

Platzbedarf Faserlaser A3 CE

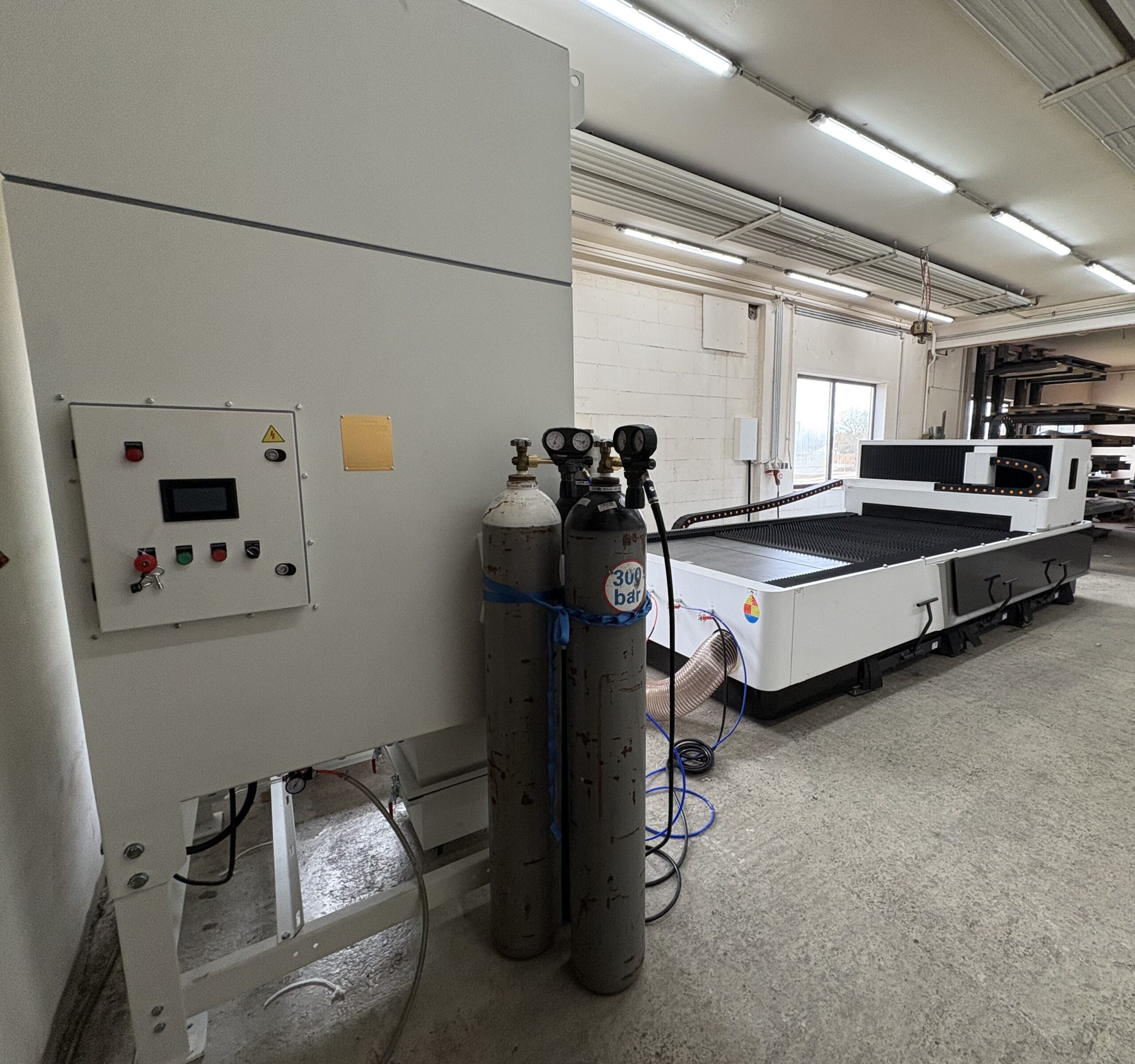

Die Faserlaser-Anlagen der A-Serie werden als Komplettset verkauft, d.h. für den Preis bekommen Sie eine Laserschneidanlage, die Absaugung, den BodorChiller sowie die entsprechende Sicherheitslichtabsprerrung. Jedoch sollten Sie für die komplette Anlage etwas Platz in Ihrem Betrieb einplanen.

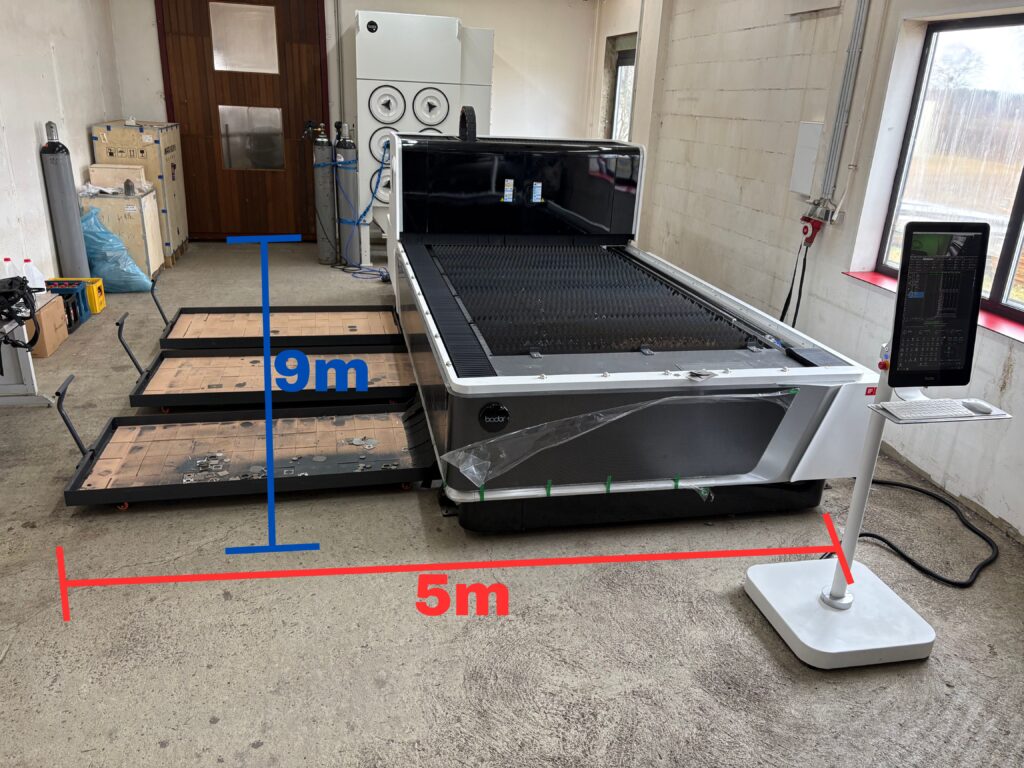

So benötigt die Anlage „A3 CE“ einen Platz von 9m in der Länge und 5m in der Breite.

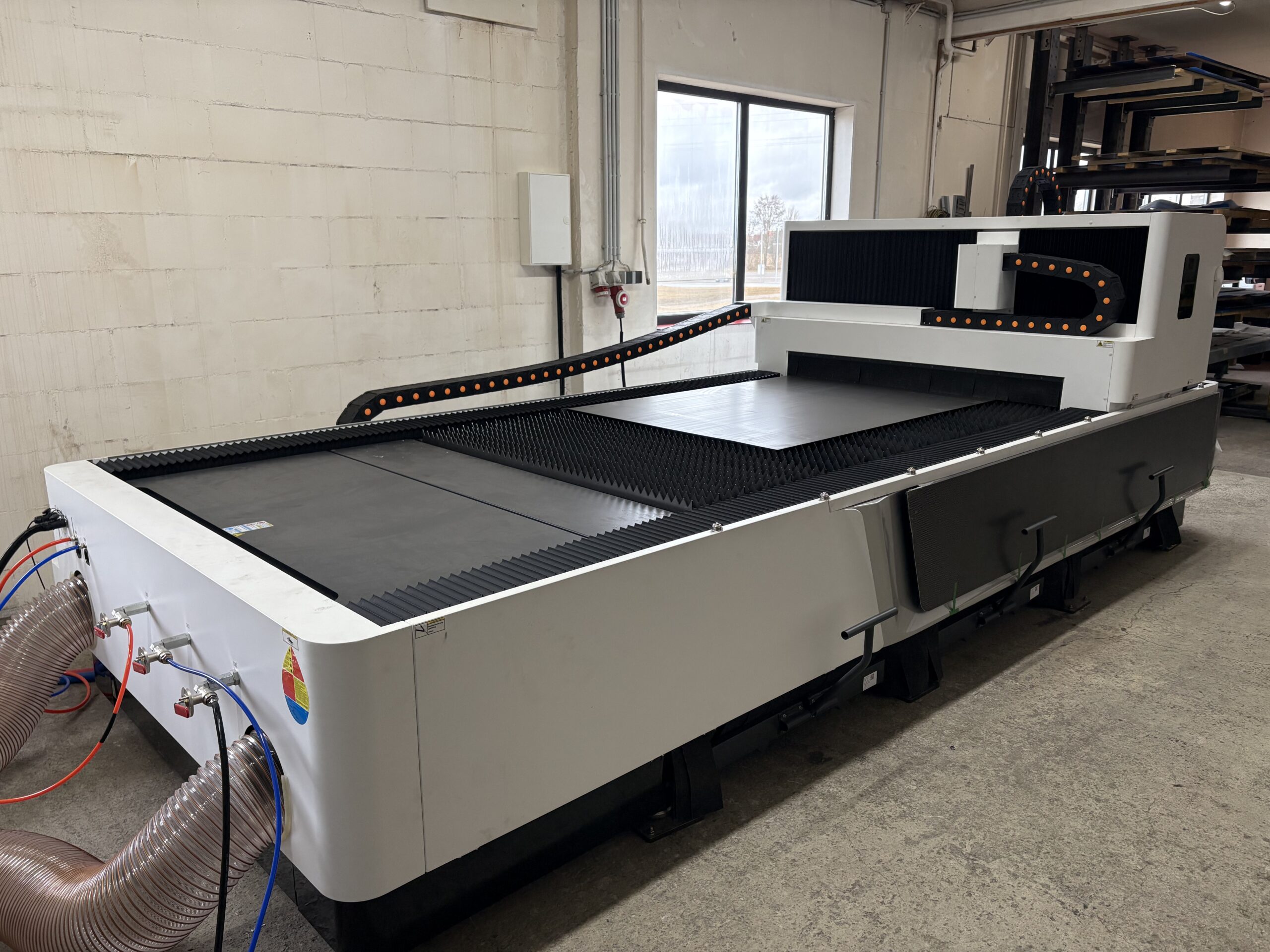

Die Bodor Laserschneidmaschine A3 wurde beim Kunden Rutz GbR in Betrieb genommen. Im Video ist ein Teil des ersten Probelaufs zu sehen, nachdem die Parameter in der Software konfiguriert wurden. Die Laserlichtschranken, welche zur Sicherheit der Bediener eigentlich aufgestellt sein müssen, wurden noch nicht in Betrieb genommen. Dies wurde nach Einstellung der Maschine erledigt.

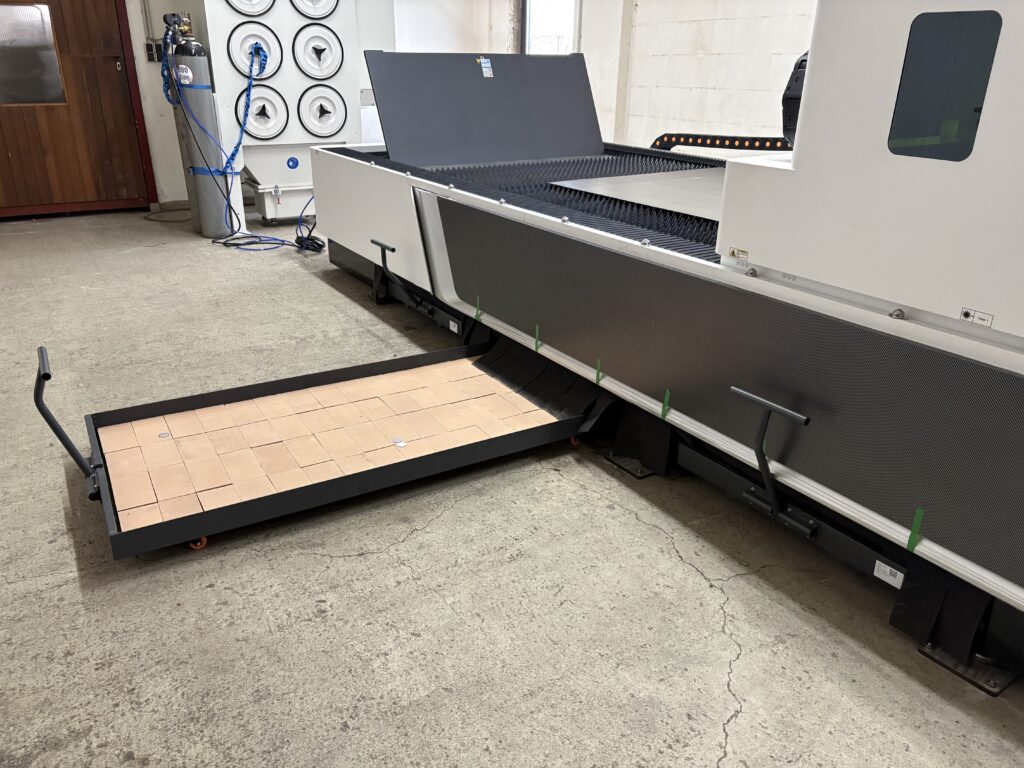

Laseranlage mit einfacher Entnahme über Wägen

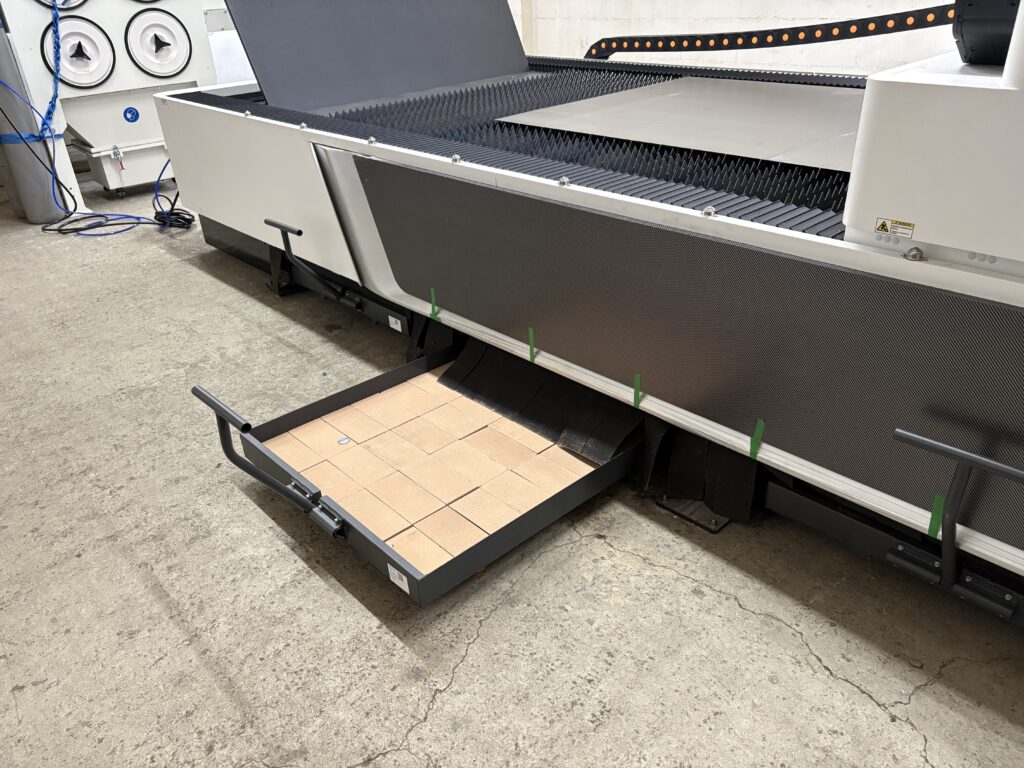

Kleine Bauteile die nicht auf dem Auflagerost liegen bleiben fallen direkt in die Auffangwägen. Diese können per Hand ganz einfach herausgezogen werden und ermöglichen eine einfache Entnahme. Eine aufwändige Reinigung innerhalb des Maschinenbett´s wird durch die Herausnahme der Wägen umgangen. Somit ist die Pflege hier sehr einfach.

An den Öffnungen der Auffangwägen befindet sich immer diverse Gummimatten. Diese dienen als zusätzlicher Schutz beim Laserschneiden und entsprechen der CE-Norm.

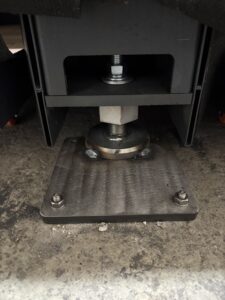

Fußkonsolen

Die Maschinen der A-Serie sind mit Fußkonsolen ausgestattet. Die Anzahl der Fußkonsolen richtet sich dabei nach dem Maschinentyp. So hat die A3 CE z.B. insgesamt 8 Fußkonsolen, 4 auf jeder Seite.

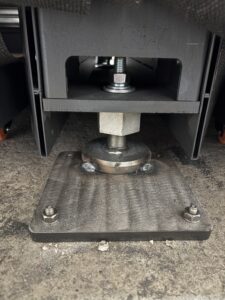

Die Fußkonsolen müssen auf dem Boden befestigt werden um die extremen Beschleunigungskräfte von bis zu 1,5G aufzunehmen. Diese Maßnahmen werden auch, unabhängig von der CE-Norm, vom Hersteller Bodor empfohlen, da auf die Laserschneidanlage beim Beschleunigen und Bremsen der Portalkabine starke Kräfte wirken und es unter Umständen dazu kommen kann, dass die Maschine sich bewegt.

Wie auch bei den Auffangwägen besitzen die Fußkonsolen Gummimattenabdeckungen, welche nicht nur die Fußkonsolen verdecken, sondern auch als Schutz beim Laserschneiden dienen.

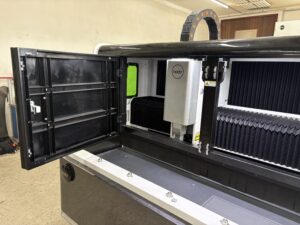

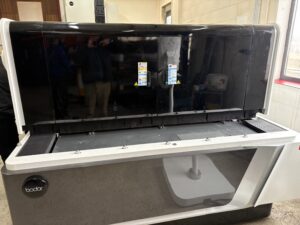

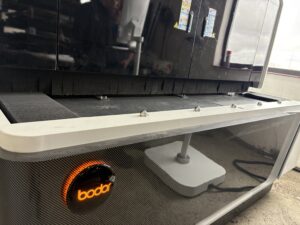

Portalbauweise und Laserschutzscheibe

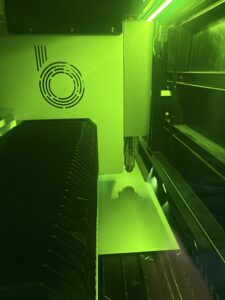

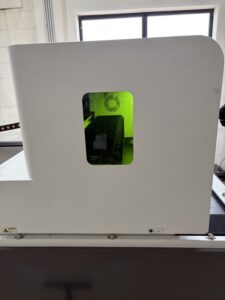

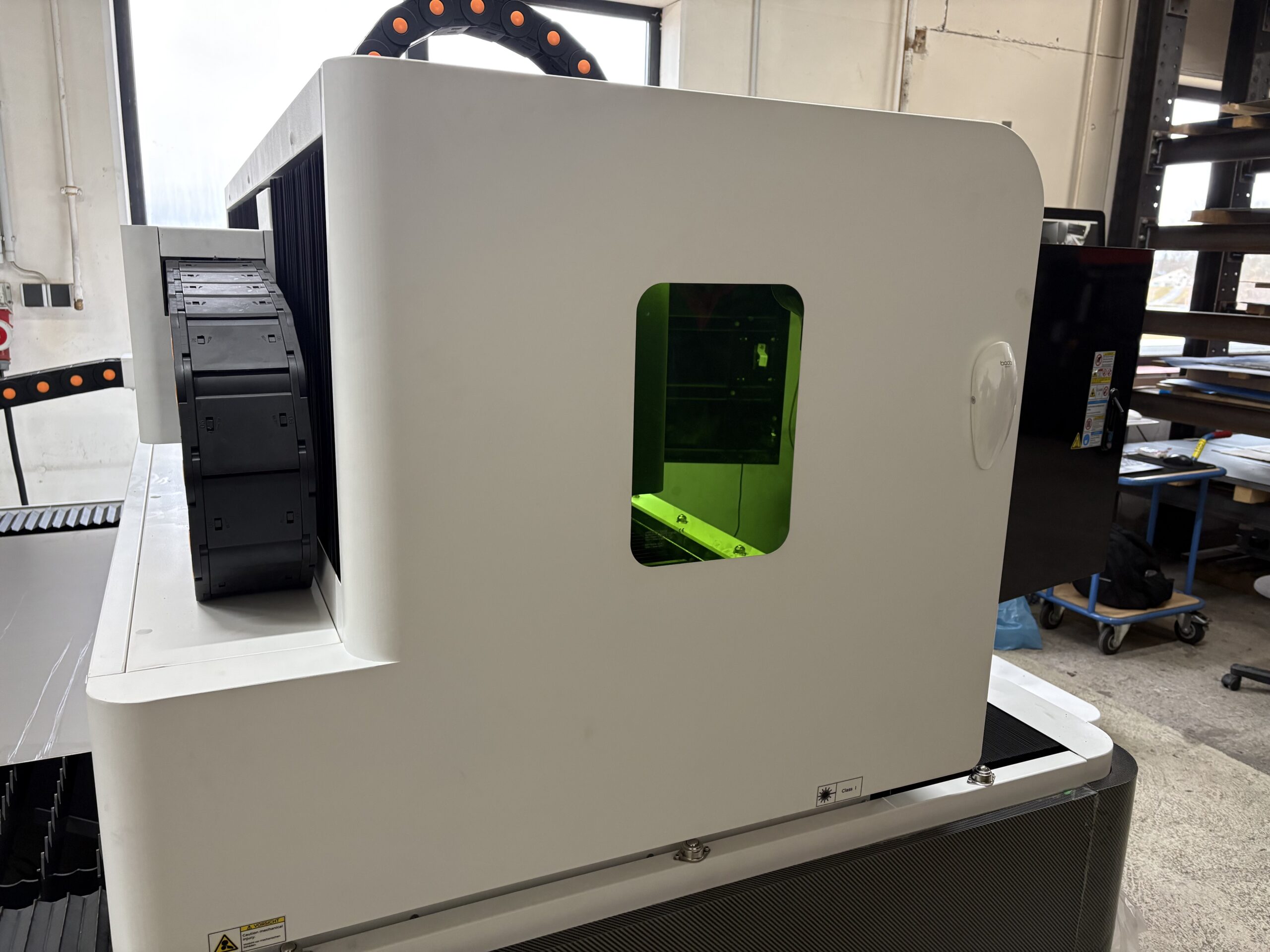

Das Schneidportal ist voll eingehaust und bietet trotz filigranem Design höchste Sicherheit. Die seitlich angebrachte Laserschutzscheibe bietet die Möglichkeit beim Einrichtbetrieb direkt den Prozess zu beobachten.

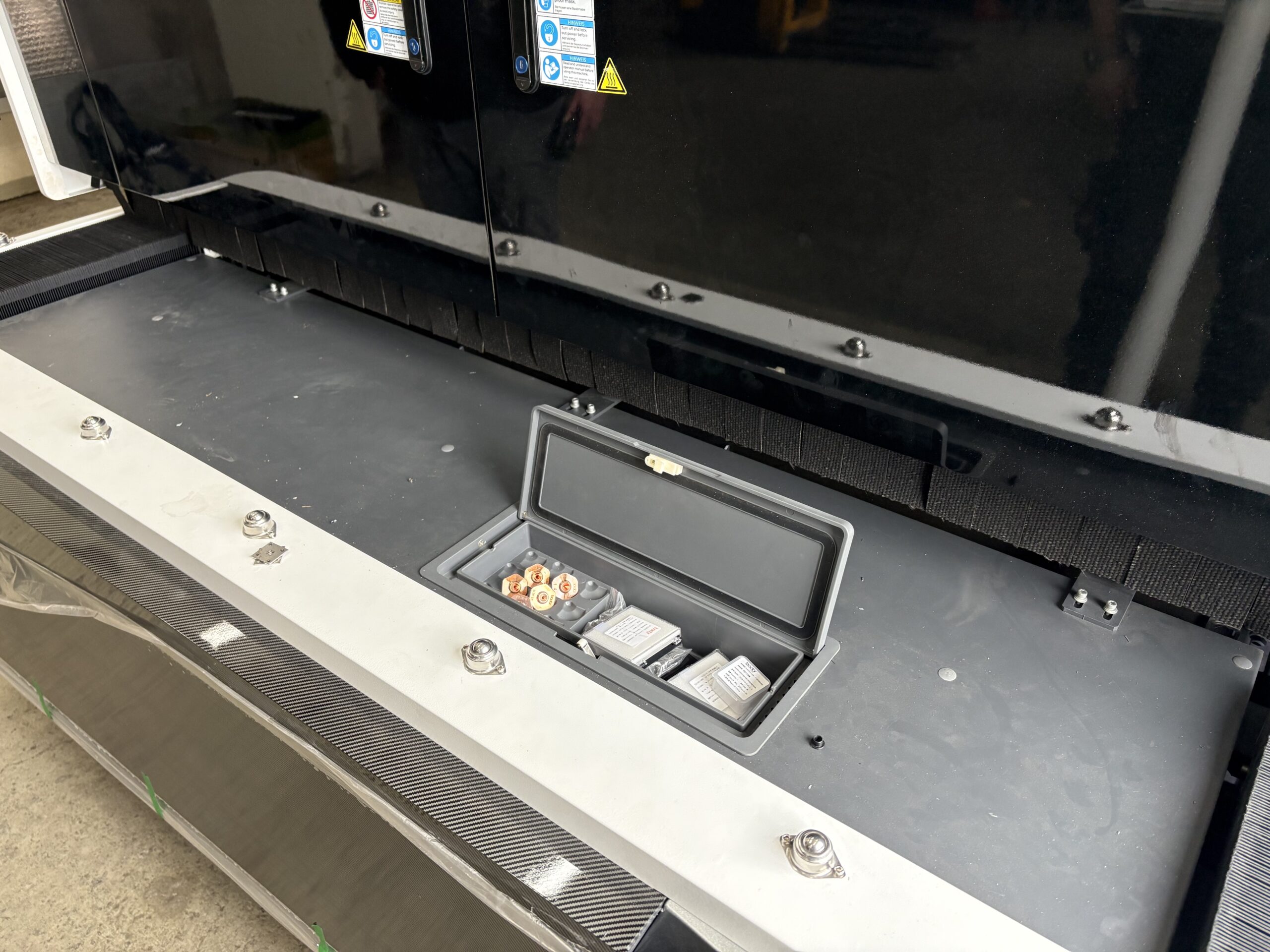

Beladungsrollen

Beladungsrollen vereinfachen das Handling falls dünne Bleche per Hand aufgelegt werden.

Technische Spezifikationen für das Blechlaserschneiden

Technische Spezifikation
	A3 CE	A4 CE	A4 PLUS CE	A6 CE	A6 PLUS CE
Arbeitsbereich	3048x1524mm	4000x1524mm	4000x2000mm	6100x1524mm	6100x2500mm
Laserleistung	3/6 kW	3/6/12 kW	3/6/12 kW	3/6/12 kW	3/6/12 kW
Positioniergenauigkeit	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
Repositioniergenauigkeit	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm
Max. Beschleunigung	1.2 G	1.5 G	1.5 G	1.5 G	1.5 G
Max. Kopplungsgeschwindigkeit	80 m/min	100 m/min	100 m/min	100 m/min	100 m/min
Tragfähigkeit	911kg (25mm)	3-6 kW: 1.196kg (25mm) 12 kW: 1.437kg (30mm)	3-6 kW: 1.570 kg (25mm) 12 kW: 1.885kg (30mm)	3-6 kW: 1.824kg (25mm) 12 kW: 2.192kg (30mm)	3-6 kW: 2.992kg (25mm) 12 kW: 3.595kg (30mm)
Abmessung	5600x2260x1960mm	6607x2260x1960mm	6796x3981x1960mm	8900x2260x1960mm	9083x4491x1960mm
Gewicht	2.820kg	3.370kg	4.350kg	4.800kg	6.100kg

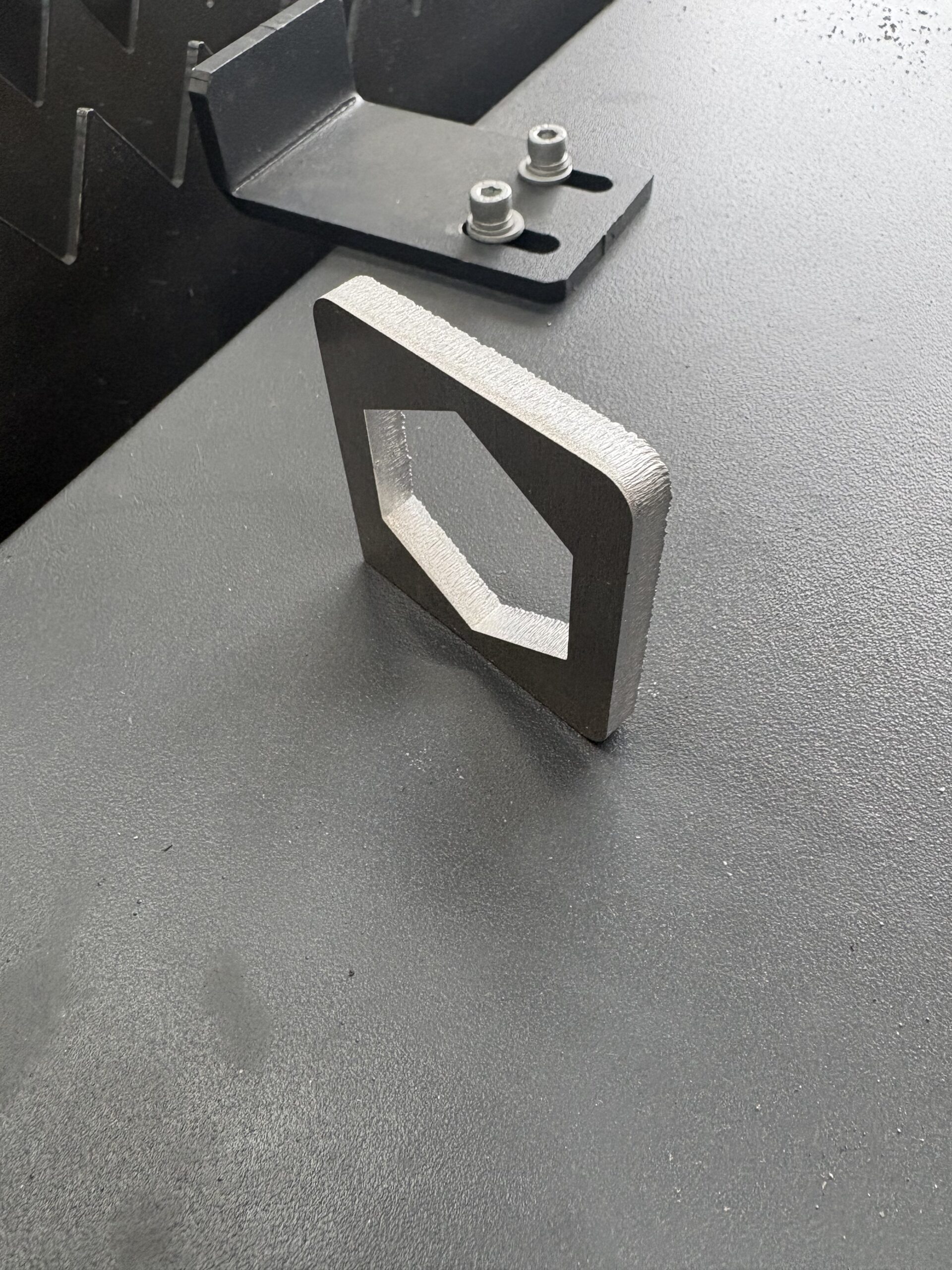

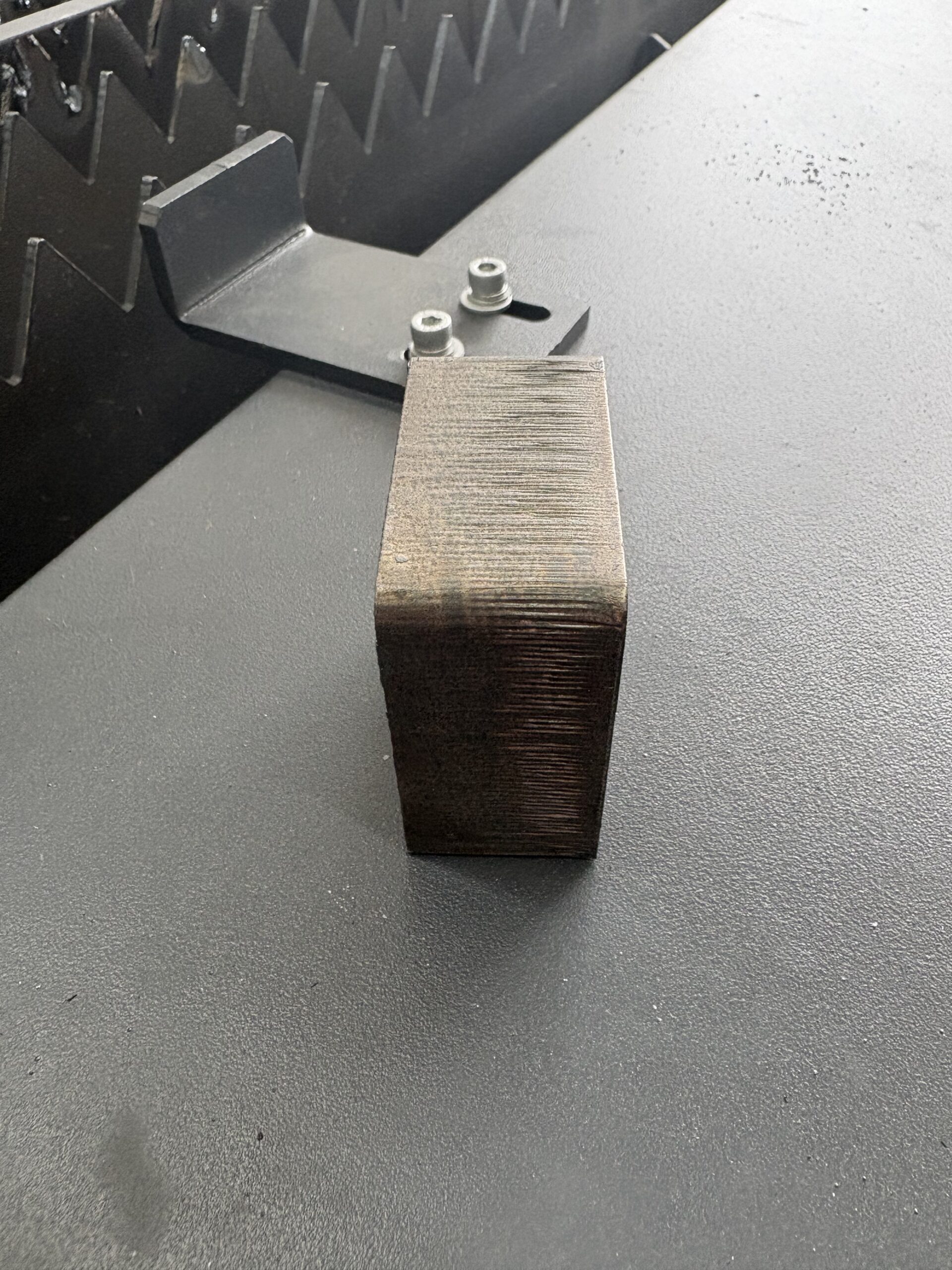

Live-Ansicht Modell A3 CE beim Faserlaser-Schneiden von Kleinteilen (Edelstahl 2,0mm):
