Laserhandschweißen

Laserhand-
schweißen

Laserschweißen

Erleben Sie die Zukunft der Blechverarbeitung mit unseren innovativen Laserhandschweißlösungen. Dank modernster Technologie erzielen selbst Einsteiger nahtlose und hochwertige Ergebnisse – bis zu 10x schneller als herkömmliche Verfahren. Minimaler Verzug, maximale Effizienz und absolute Zuverlässigkeit machen das Laserhandschweißen zur perfekten Wahl für anspruchsvolle Anwendungen.

Laserhandschweißen jetzt anfragen!

Präzision und Perfektion für Ihre Produktion

Das Laserhandschweißen ist seit rund zwei Jahren der Trend in der Blechverarbeitung. Bis zu einer Materialstärke von 6mm spielt der Prozess, welcher sich am Roboter schon längst bewährt hat, seine Vorteile aus. Dabei erzielen auch Einsteiger oder Anlernkräfte schnell hochwertige Schweißergebnisse.

  • extrem schnell, 5x schneller als MIG-MAG, 10x schneller als WIG
  • nahezu kein Verzug
  • extrem sauber, kaum Nacharbeit
  • problemloses Verschweißen unterschiedlicher Materialstärken
  • einfache Handhabung

Das Funktionsprinzip des Laser ist dabei denkbar einfach. Ein Lichtstrahl wird durch eine Linse extrem fokussiert. Die Energiedichte ist hierbei so hoch, dass Metall im Schweißbereich schmilzt und somit der Schweißprozess stattfindet.

Wassergekühlte Geräte

Die Anlagen von unserem Partner Diodela sind für hohe Einschaltdauer bei gleichzeitig starker Leistung konzipiert. Die Wasserkühlung ist sehr hoch dimensioniert damit selbst beim Dauerbetrieb alle Komponenten im idealen Temperatur Bereich bleiben. Neben einem konstanten Schweißergebnis wird hierdurch auch eine lange Lebensdauer der Laserquelle erzielt.

Diodela Systeme bieten ideale Schnittstellen für Sicherheits- und Automatisierungstechnik. Unterstrichen wird die Qualität durch 24 – Monate Herstellergarantie. Ein intuitiv zu bedienender Touchscreen bietet alle Möglichkeiten um den Laserstrahl exakt auf Ihre Anwendung zu modellieren.

Technische Details

 FWS-1000-ASFWS-1500-ASFWS-2000-ASFWS-2500-ASFWS-3000-AS
Laserquelle  Faserlaser
Ausgangsleistung1000W1500W2000W2500W3000W
Anpassungsbereich der Leistung  10-100%
Wellenlänge  1080 nm
Ausgabeoperation  Kontinuierlich / Moduliert
Modulationsfrequenz  Bis 50 kHZ
Leistungsstabilität  <3%
Einstellbarer Planlauf (Schweißnaht)  0.1-5 mm
Zentraler Fokusabstand  Standardmäßig 120 mm (150 mm optional)
Kühlung  Integrierte Wasserkühlung
Aufheizzeit  1 min.
Arbeitsfeuchtigkeit  <70% (bei 40 Grad Celsius)
Betriebstemperatur  0-40 Grad Celsius
Gewicht der Laserschweißpistole  < 1kg
Optische Kabellänge  Standard 8 m (bis zu 15 m optional)
Gesamtmaße des Systems  1200 x 600 x 1300 mm
Systemgewicht180 kg185 kg190 kg195 kg205 kg
EnergieversorgungEinphasig 230 VACEinphasig 230 VACEinphasig 230 VACDreiphasig 400 VACDreiphasig 400 VAC
Leistungsaufnahme<3.7 kW<5.5 kW<7.4 kW<9.3 kW<11.1 kW
Dicke der Edelstahl Schweißnaht (einmaliger Durchgang)Bis zu 3 mmBis zu 4 mmBis zu 5 mmUp to 6 mmUp to 7 mm
Dicke der Aluminium Schweißnaht (einmaliger Durchgang)Bis zu 2 mmBis zu 3 mmBis zu 4 mmBis zu 5 mmBis zu 6 mm

Luftgekühlte Schweißanlagen

craftwerld logo

Unsere luftgekühlten Anlagen stammen von Craftweld und runden unser Portfolio ab. Neben einer leichteren und handlichen Laserpistole überzeugt diese Anlage durch Ihr Bedienkonzept. Es sind Synergieprogramme abrufbar wie man es von modernen MIG-MAG Schweißanlagen kennt. Für den Bediener wird der Einstieg in das Laserhandschweißens nochmal einfacher gemacht.

Pistole Craftweld
Craft-Laser 1500 S
Bedienfeld Craftweld

Technische Details

Drahtvorschub


schweißbare Drähte Stahl0,6 – 1,6 mm
schweißbare Drähte Edelstahl0,6 – 1,6 mm
schweißbare Drähte Aluminium1,0 – 1,6 mm
Drahtvorschubeinheit4 Rollen
Drahtvorschubgeschwindigkeit0,25     6 m/min
Einstellbereich
Einstellbereich mit 230 V-Anschluss5 – 1500 W
Elektrische Daten
Netzfrequenz230 V
Anschlussspannung50 Hz
Elektrischer Anschluss
Aufnahmeleistung4,8 kW
Abgabeleistung1,5 kW
Kühlung
KühlartLuftgekühlt
Laser
Wobble0 – 5 mm
Spektralbreite3 – 4 nm
Leistung des roten Führungslasers200 µW
Max. Durchschnittsleistung Sichtbare Strahlung0,2 mW
Max. Durchschnittsleistung Unsichtbare Strahlung1500 W
Wellenlängenbereich Sichtbare Strahlung640±10 nm
Max. Durchschnittsleistung Unsichtbare Strahlung1500 W
Wellenlängenbereich Sichtbare Strahlung640±10 nm
Max. Durchschnittsleistung Unsichtbare Strahlung1500 W
Wellenlängenbereich Sichtbare Strahlung640±10 nm
Wellenlängenbereich
Unsichtbare Strahlung
1080±10 nm
Laser Klasse Sichtbare
Strahlung		2
Laser Klasse Unsichtbare
Strahlung		4
Schweißbare Materialstärke
schweißbare
Materialstärke Stahl		0,8 – 6,0 mm
schweißbare Materialstärke Edelstahl0,8 – 6,0 mm
schweißbare
Materialstärke Aluminium		0,8 – 4,0 mm
Abmessungen und Gewichte
Gewicht Stromquelle
53 kg
Gewicht
Drahtvorschubkoffer
11,5 kg
Länge ca.
750 mm
Breite/Tiefe ca
600 mm
Höhe ca.
1000 mm
Gewicht ca.
130 kg

Sicherheit

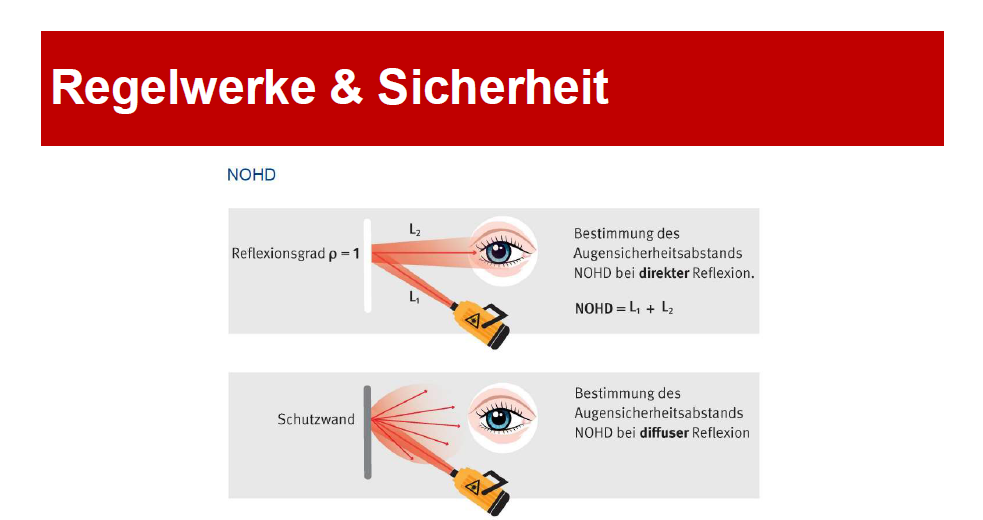

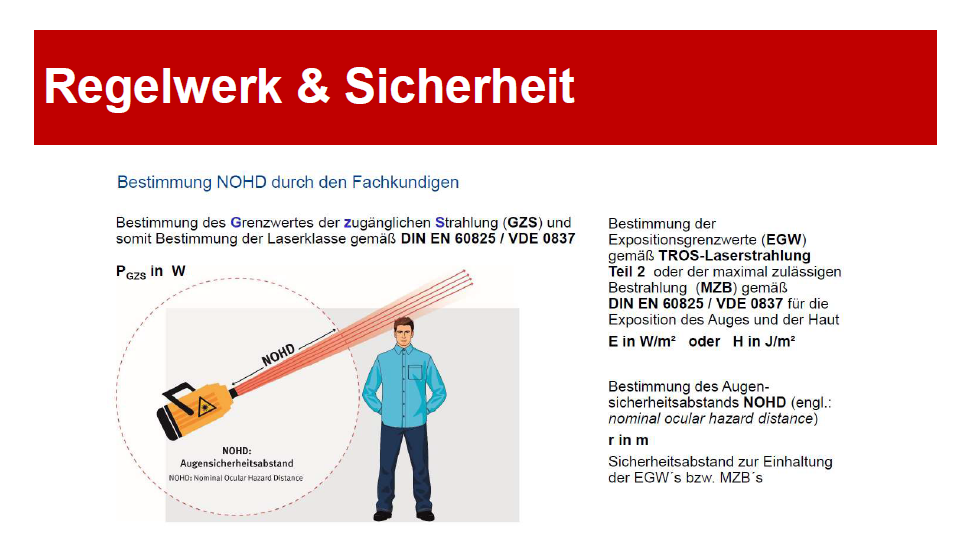

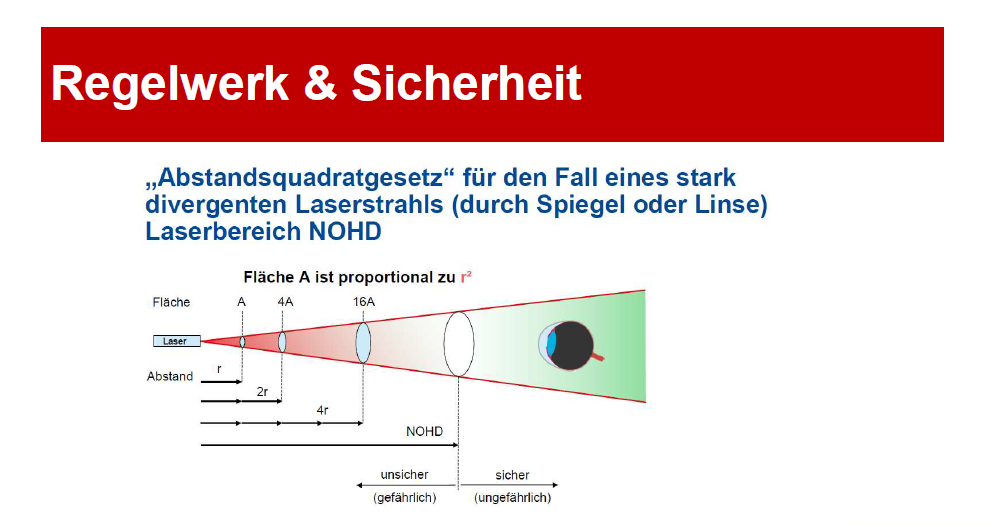

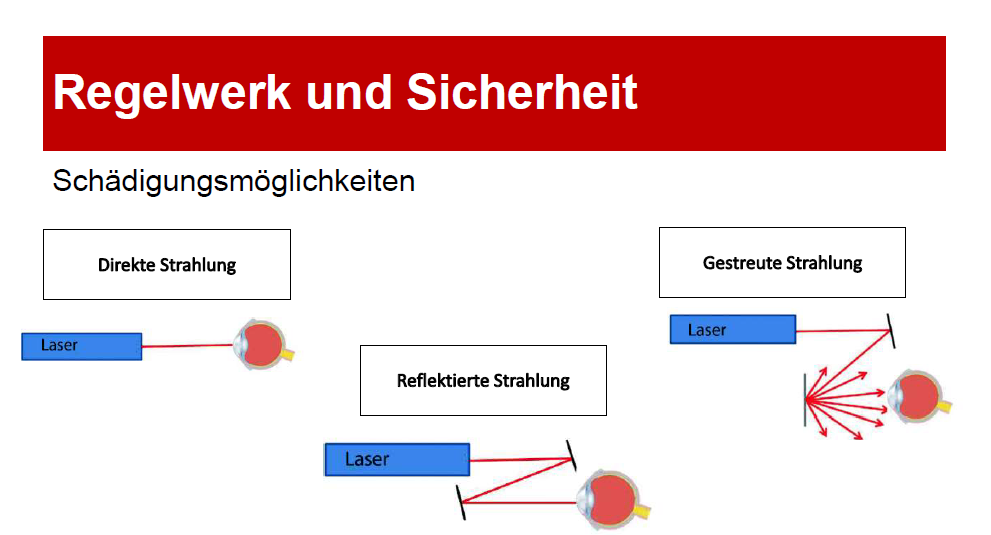

Um die Vorteile des Handlaserschweißens sicher nutzen zu können, müssen spezifische Gefahren berücksichtigt werden. Eine zentrale Gefahr ist der reflektierte Laserstrahl, der während des Schweißprozesses unvorhersehbar auftreten kann. Dadurch besteht ein erhöhtes Risiko für angrenzende Arbeitsplätze, die entsprechend abgesichert werden müssen. Da der herkömmliche Arbeitsschutz eines Schweißers nicht ausreicht, um vor den Gefahren des reflektierten Laserstrahls zu schützen, sind zusätzliche Schutzmaßnahmen zwingend erforderlich.

Laserhandschweißen

Neben baulichen Maßnahmen bieten wir Ihnen die Lösung einer modularen Schweißkabine. Für beide Varianten reicht es jedoch nicht aus “nur” räumlich abzutrennen. Es gibt einschlägiges Regelwerk welches bei beiden Varianten eingehalten werden muss. Hierzu zählen optische gut sichtbare Leuchtmittel sobald der Laser in Betrieb ist sowie elektrische Abschalteinrichtungen die den Laserstrahl deaktivieren sobald ein Zugang in den Arbeitsraum erkannt wird.

Laserschutzkabine jetzt entdecken!

Arbeitsschutz

In erster Instanz geht es darum, alle Hautflächen abzudecken. Normale Schweißerkleidung und Handschuhe stellen hier bereits einen ausreichenden Schutz dar. Für den Kopf- und Augenschutz kann man entweder einen herkömmlichen Schweißerhelm mit zusätzlicher Laserschutzbrille oder direkt einen Laserschutzhelm tragen. In unserer Ausstellung sind wir bestens ausgestattet und können Ihnen unterschiedliche Varianten vorstellen und
individuell beraten.

Arbeitsschutz entdecken!
