Blechlaserschneidanlagen

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Bauserienübersicht

	A-Serie	i-Serie	C-Serie
Bauform	Portalanlage mit Zutrittsschutz	Kompaktanlage ohne Wechseltisch	Kompaktanlage mit Wechseltisch
Schneidbereich	A3 CE = 3048x1524mm A4 CE = 4000x1524mm A4 PLUS CE = 4000x2000mm A6 CE = 6100x1524mm A6 PLUS CE = 6100x2500mm	i5 = 1000x1500mm i6 = 2000x1000mm i7 = 3048x1524mm	C3 = 3048x1524mm C4 = 4000x2000mm C6 = 6100x2500mm C12 = 12200x2500mm
Laserleistung	3/6/12 kW	1,5/3/6/12 kW	1,5/3/6/12/20/60 kW
Abmessung & Gewicht	Siehe Produktserie	Siehe Produktserie	–

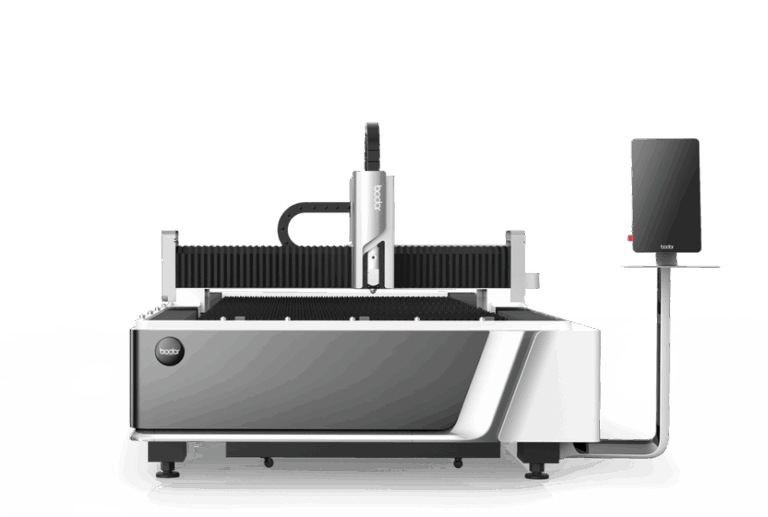

A-Serie

Die Laserschneidmaschinen der Bodor A-Serie sind die perfekten Einsteigermodelle. Sie bieten eine einfache Bedienung durch eine intuitive Steuerung und intelligente Funktionen. Somit sind die Anlagen sehr zugänglich für neue Benutzer und dennoch äußerst effizient.

Die A-Serie ist in unterschiedlichen Größen sowie Leistungsoptionen (3, 6 oder 12 kW) verfügbar. Durch die doch geringen Anschaffungskosten im Bereich des Laserschneidens sowie die Betriebskosten, welche im Vergleich zu anderen Anlagen anderer Hersteller ebenfalls sehr gering sind, ist die A-Serie die wirtschafliche Wahl für Ihr Unternehmen.

Gerne beraten wir Sie bezüglich der Laserschneidanlage. Unsere Experten finden gemeinsam mit Ihnen die passende Anlage für Ihr Unternehmen – zögern Sie nicht uns zu kontaktieren.

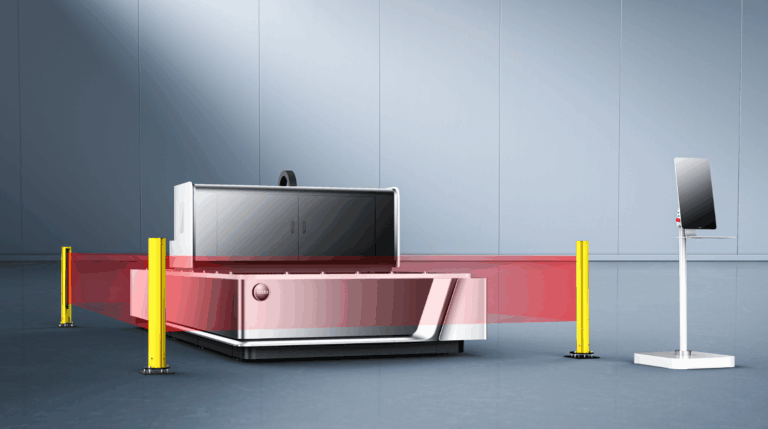

Vollständige Umhausung

Alle Anlagen der A-Serie werden mit einem vollständigen Sicherheitslichtschleier ausgestattet und geliefert. Somit ist die Sicherheit des Bedieners gewährleistet und die Anlagen entsprechen den EU Sicherheitsstandards.

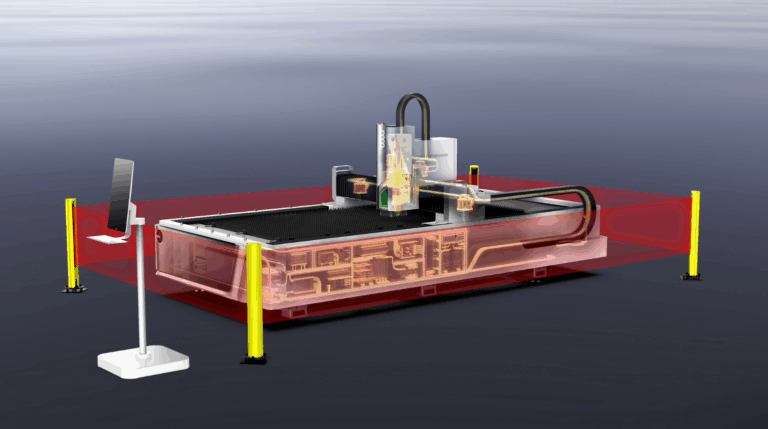

Kabelbaum

Sämtliche Leitungen bzw. Kabel werden fachgerecht und sorgfältig in einem Kabelbaum montiert. Dadurch werden Störungen an den Anlagen reduziert.

Gib hier deine Überschrift ein

Die A-Serie verwendet das BodorGenius-System, welches mit Sensoren und Algorithmen ausgestattet ist, um potenzielle Hindernisse zu erkennen und eine Kollission zu vermeiden.

Brandfeste Mineralgussplatte

Die modulare brandfeste Mineralgussplatte trennt Schlacke automatisch ab, um den Wartungsaufwand zu senken. Somit ist eine langanhaltende Lebensdauer gewährleistet. Sollte jedoch dennoch ein Austausch nötig sein, kann dieser ohne größere Probleme vollzogen werden.

Modularer Arbeitstisch

Der modulare Maschinenarbeitstisch ermöglicht es, nur einen spezifischen Teil auszutauschen anstatt die komplette Arbeitsplatte. Dies spart Zeit und senkt zugleich die Wartungskosten.

Nesting-Software

Bodors Nesting-Software ist mit Tekla kompatibel. Diese Kombination vereinfacht
Schneidprozesse und ist äußerst effizient.

Technische Spezifikation
	A3 CE	A4 CE	A4 PLUS CE	A6 CE	A6 PLUS CE
Arbeitsbereich	3048x1524mm	4000x1524mm	4000x2000mm	6100x1524mm	6100x2500mm
Laserleistung	3/6 kW	3/6/12 kW	3/6/12 kW	3/6/12 kW	3/6/12 kW
Positioniergenauigkeit	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
Repositioniergenauigkeit	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm
Max. Beschleunigung	1.2 G	1.5 G	1.5 G	1.5 G	1.5 G
Max. Kopplungsgeschwindigkeit	80 m/min	100 m/min	100 m/min	100 m/min	100 m/min
Tragfähigkeit	911kg (25mm)	3-6 kW: 1.196kg (25mm) 12 kW: 1.437kg (30mm)	3-6 kW: 1.570 kg (25mm) 12 kW: 1.885kg (30mm)	3-6 kW: 1.824kg (25mm) 12 kW: 2.192kg (30mm)	3-6 kW: 2.992kg (25mm) 12 kW: 3.595kg (30mm)
Abmessung	5600x2260x1960mm	6607x2260x1960mm	6796x3981x1960mm	8900x2260x1960mm	9083x4491x1960mm
Gewicht	2.820kg	3.370kg	4.350kg	4.800kg	6.100kg

i-Serie

Die Laserschneidmaschinen der Bodor i-Serie sind platzsparende Anlagen bei hoher Funktionalität. Die Anlagen minimieren den benötigten Bodenplatz aber maximieren gleichzeitig die Effizienz Ihrer Produktionslinie.

Durch das kompakte und durchdachte Design ist ein Rundumschutz gewährleistet. Durch das laserfeste Schutzglas ist die maximale Sicherheit des Bediensers garantiert. Die Anlagen der i-Serie entsprechen den EU Sicherheitsstandards.

Das vollständig geschlossene Design dieser Serie ermöglicht eine wirtschaflichere Bearbeitung innerhalb Ihrer Produktionslinie bei deutlich geringerem Energieverbrauch.

Gerne beraten wir Sie bezüglich einer Laserschneidanlage. Unsere Experten finden gemeinsam mit Ihnen die passende Anlage für Ihr
Unternehmen – zögern Sie nicht uns zu kontaktieren.

Schneidparameterabgleich

Der visuelle Vergleich von Musterteilen und die automatische Abstimmung der Schnittparameter verbessern die Schnittqualität und senken die Arbeitskosten. Bediener könnern nach dem Abgleich dennoch mühelos die einzelnen Parameter anpassen

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Technische Spezifikation
	i5	i6	i7
Arbeitsbereich	1000x1500mm	2000x1000mm	3048x1524mm
Laserleistung	1.5/3/6 kW	1.5/3/6 kW	1.5/3/6/12 kW
Positioniergenauigkeit	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
Repositioniergenauigkeit	+/- 0.03mm	+/- 0.03mm	+/- 0.03mm
Max. Beschleunigung	1.5 G	1.5 G	1.5 G
Max. Geschwindigkeit	91	91	91
